Detalhes do produto:
|
| Material: | Corpo cerâmico com conexão aparafusada do metal | Cor: | branco |
|---|---|---|---|
| Tensão avaliado: | AC/DC500V | Corrente avaliado: | 10A-500A |
| Tipo proteção: | AR | Quebrando a capacidade: | AC100KA/DC20KA |
| aplicação: | 、 FCV DO、 HEV DO、 PHEV DE EV | Vantagem: | Capacidade de quebra alta e fluxo atual alto com resistência de contato mínima |
| Destacar: | Fusíveis automotivos cerâmicos de EV,Fusíveis automotivos cerâmicos de DC500V,Fusível de bateria do carro de FCV |
||

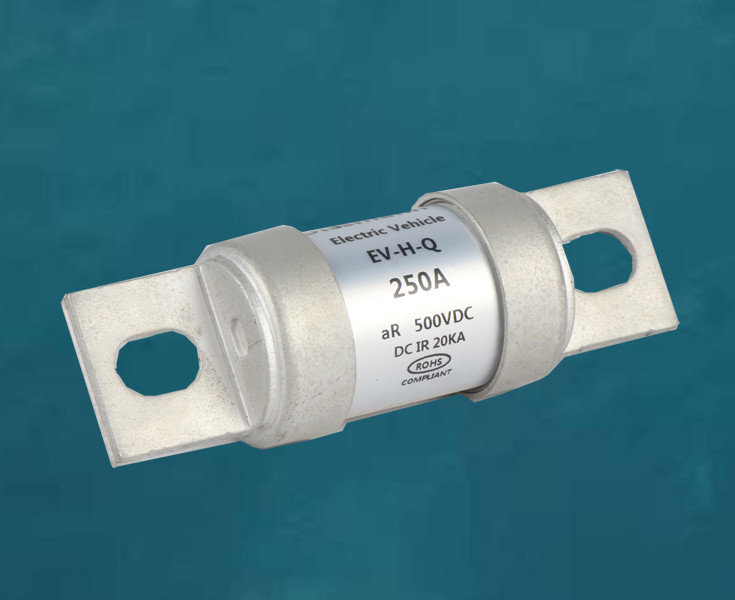

Fusível EV de cerâmica branca comfusível de conexão aparafusada para bateria principal do carro——Série de módulos EV-HQ
Dissmannfusível de cerâmica EVSérie de módulos EV-HQcompacto e de alto desempenhosão projetados para protegeruma bateria de carro, circuito de alta tensão, carregador de bordo e equipamento auxiliar.
A série de módulos EV-HQ são corpo de cerâmica branca com metalconexão aparafusada EVfusíveis, oferecem corrente nominal 80A - 500A, tensão nominal AC/DC500V.
Dissmannfusíveis de cerâmica EVdiferem pela velocidade do fusível, tensão e classificação de amperagem e estão em conformidade com RoHS e livre de halogênio e certificado UL 248-20, ISO 8820, JAS0-D622.
Introdução do produto
1. Forma e dimensões de montagem dos fusíveis EV:
| Modelo | Tamanho doce | A±2 | B±1,5 | C±1 | D±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| EV-HQ | VH1 | 94,5 | 30,5 | 52,5 | 74,5 | 9 | 25 | 4 | 13 |
| VH2 | 119,5 | 37 | 56,5 | 88,5 | 11 | 25 | 6 | 15 |
2. Classificação do modelo de acordo com a corrente nominal dos fusíveis EV:
| Modelo |
Corrente nominal (UMA) |
I²t(A²s) |
Consumo de energia (C) |
Código de tamanho |
Instalar | |
| 弧前 | 熔断 | |||||
| EV-HQ-80 | 80 | 5500 | 6400 | 15 | VH1 |
Parafuso de montagem M8 torque recomendado 11N·m |
| EV-HQ-100 | 100 | 8700 | 10.000 | 19 | ||
| EV-HQ-125 | 125 | 15.000 | 17810 | 23,5 | ||
| EV-HQ-150 | 150 | 25.000 | 29.000 | 28 | ||
| EV-HQ-175 | 175 | 40500 | 45.000 | 33 | ||
| EV-HQ-200 | 200 | 60300 | 68.000 | 37 | ||
| EV-HQ-225 | 225 | 83100 | 95.000 | 40 | ||
| EV-HQ-250 | 250 | 120.000 | 138000 | 45 | ||
| EV-HQ-275 | 275 | 173200 | 189000 | 48 | ||
| EV-HQ-300 | 300 | 203000 | 243000 | 55,5 | ||
| EV-HQ-350 | 350 | 252000 | 355000 | 62 | ||
| EV-HQ-300 | 300 | 148500 | 260000 | 53,5 | VH2 |
Parafuso de montagem M10 torque recomendado 20N·m
|
| EV-HQ-315 | 315 | 168000 | 280000 | 57 | ||
| EV-HQ-350 | 350 | 203000 | 350000 | 61 | ||
| EV-HQ-400 | 400 | 312000 | 496000 | 68 | ||
| EV-HQ-500 | 500 | 550000 | 865000 | 78 | ||
