Detalhes do produto:
|
| Material:: | cerâmico | Cor:: | branco |
|---|---|---|---|
| Tensão avaliado:: | 1000VDC | Corrente avaliado:: | 300A |
| Quebrando a capacidade:: | DC30KA | Padrão:: | UL248-20、 ROHS DO、 JASO-D622 DO、 ISO8820 |
| Uso:: | automóvel de alta tensão, módulo de carregamento da pilha | Palavra-chave:: | fusível de alta tensão do automóvel |
| Realçar: | Fusível de alta tensão cerâmico do hrc,Fusível de alta tensão do hrc de DC30KA,C.C. 1000v do fusível |
||

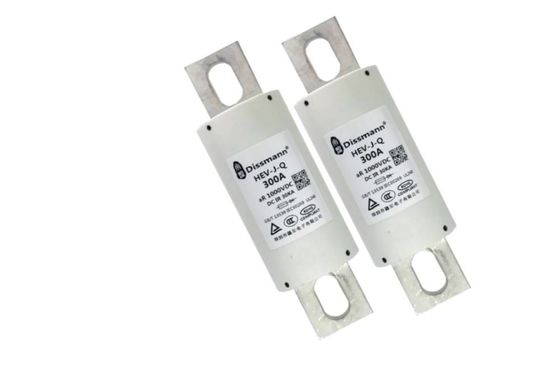

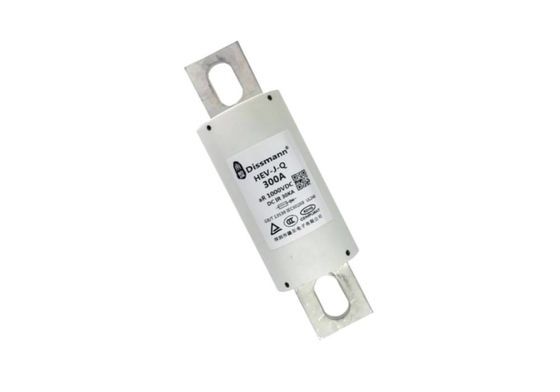

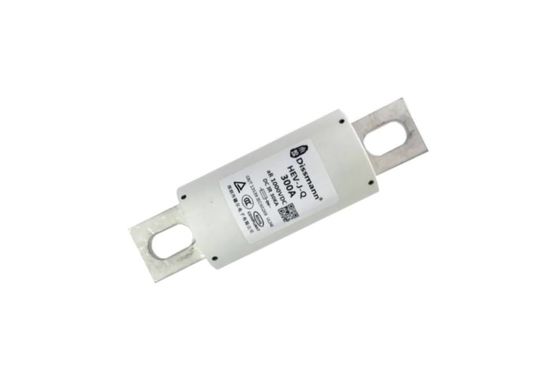

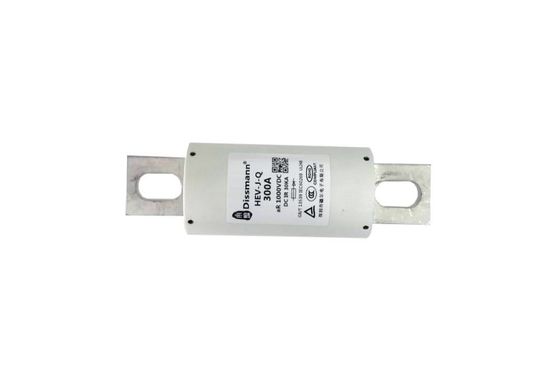

da C.C. 1000volt do fusível do fusível do parafuso fusível automotivo de alta tensão para baixo
Material:
Númeno: tubulação da fibra
Pinos: Liga
Características:
Fusível automotivo de alta tensão
Muitos tipos do fusível automotivo de alta tensão
Avaliação atual: 300A
Avaliação da tensão: 1000VDC
Quebrando a capacidade: DC30KA
Apresentação do produto:
|
Tensão avaliado |
AC/DC1000V ou mais baixo |
Tipo proteção |
AR |
| Corrente avaliado | 5A-800A |
Quebrando a capacidade
|
AC100KA, DC30KA (time≤15ms constante) |
|
Cumpra a exigência |
UL248-20, ISO8820, JASO-D622, UE e ROHS Derective |
Observações |
GR |
Dimensões totais do produto (milímetros)
| Código do tamanho | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13,5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12,5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10,5 | 25 | 6 | 20,7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10,5 | 38 | 6 | 20,7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13,5 | 50 | 10 | 33 |
Tipo de produto de fusível automotivo de alta tensão
| Modelo | Corrente avaliado | ² t de I (² s de A) | Dissipação de poder | Código do tamanho | Instale | |
| Pre-arco | Total | |||||
| HEV-J-Q-5 | 5A | 20 | 115 | 1,8 | HF1 | O parafuso de montagem M8 recomendou o torque 11N·m |
| HEV-J-Q-10 | 10A | 30 | 170 | 2,2 | ||
| HEV-J-Q-15 | 15A | 48 | 220 | 3,1 | ||
| HEV-J-Q-20 | 20A | 72 | 360 | 3,6 | ||
| HEV-J-Q-25 | 25A | 85 | 510 | 4,2 | ||
| HEV-J-Q-30 | 30A | 110 | 830 | 5,1 | ||
| HEV-J-Q-35 | 35A | 180 | 1250 | 6,3 | ||
| HEV-J-Q-40 | 40A | 290 | 1650 | 7,8 | ||
| HEV-J-Q-45 | 45A | 350 | 1900 | 8,5 | ||
| HEV-J-Q-50 | 50A | 440 | 2450 | 10 | ||
| HEV-J-Q-60 | 60A | 600 | 3500 | 12,5 | ||
| HEV-J-Q-70 | 70A | 820 | 5500 | 14 | ||
| HEV-J-Q-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-J-Q-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-J-Q-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-J-Q-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-J-Q-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-J-Q-175 | 175A | 9200 | 40000 | 30 | HF3 | O parafuso de montagem M10 recomendou o torque 20N·m |
| HEV-J-Q-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-J-Q-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-J-Q-250 | 250A | 24000 | 113000 | 47 | ||
| HEV-J-Q-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-J-Q-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-J-Q-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-J-Q-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-J-Q-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-J-Q-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-J-Q-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-J-Q-600 | 600A | 163000 | 530000 | 105 | HF5 | O parafuso de montagem M12 recomendou o torque 28N·m |
| HEV-J-Q-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-J-Q-800 | 800A | 420000 | 870000 | 185 | ||
