Detalhes do produto:
|
| Material:: | Cerâmico | Cor:: | branco |
|---|---|---|---|
| Tensão avaliado:: | 500VDC | Corrente avaliado:: | 250A |
| Quebrando a capacidade:: | DC20KA | Padrão:: | UL248-20、 ROHS DO、 JASO-D622 DO、 ISO8820 |
| Uso:: | Proteção do semicondutor, baixa tensão automotivo | Palavra-chave:: | Fusível da proteção do semicondutor |
| Realçar: | 250A aparafusam para baixo o fusível,Baixo fusível atual de ROHs,baixo fusível 250A atual |
||

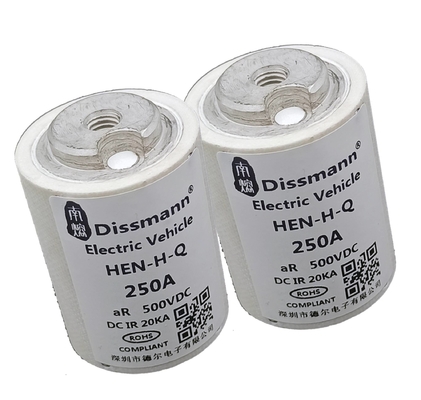

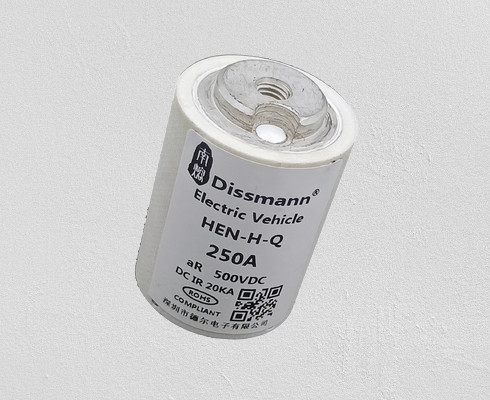

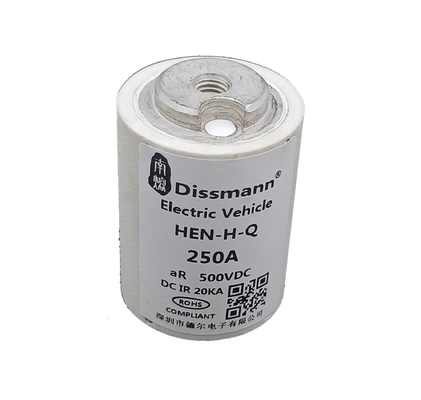

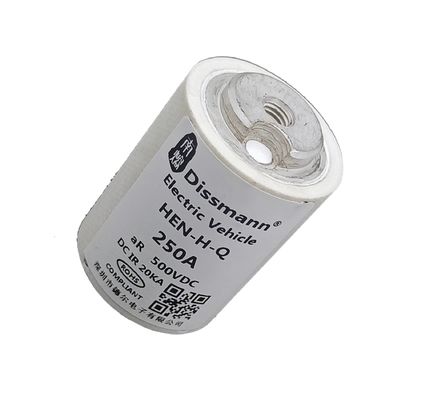

Aparafuse para baixo fusível atual do fusível da proteção do semicondutor do fusível o baixo
Material:
Númeno: Cerâmico
Pinos: Liga de cobre
Apresentação do produto:
|
Tensão avaliado |
AC/DC500V ou mais baixo |
Tipo proteção |
AR |
| Corrente avaliado | 200A-630A |
Quebrando a capacidade
|
AC100KA, DC20KA (constante de tempo ≤15ms) |
|
Cumpra a exigência |
UL248-20, ISO8820, JASO-D622, UE e diretriz orientadora de Rosh |
Observações |
GR |
Dimensões totais do produto (milímetros)
| 尺寸代码 | A±0.3 | B±0.5 | C±0.5 | D±0.3 | E±0.5 | M |
| HN1 | 53 | 45 | 31 | 20 | 7 | M6 |
| HM1 | 53 | 45 | 31 | 20 | 7 | M8 |
| HN2 | 53 | 45 | 37 | 24 | 7 | M6 |
| HM2 | 53 | 45 | 37 | 24 | 7 | M8 |
Curva característica atual
Tipo de produto
|
Modelo |
Corrente avaliado |
I2t(A2s) |
Dissipação de poder |
Código do tamanho |
Instale |
|
| Pre-arco |
Total |
|||||
| HEN-H-Q-N200 | 200A | 6000 | 20400 | 23 | HN1 |
O parafuso de montagem M6 recomendou o torque 6N·m
|
| HEN-H-Q-N225 | 225A | 9200 | 30500 | 25 | ||
| HEN-H-Q-N250 | 250A | 11500 | 40000 | 27 | ||
| HEN-H-Q-N275 | 275A | 14800 | 50000 | 29 | ||
| HEN-H-Q-N300 | 300A | 17000 | 60000 | 30 | ||
| HEN-H-Q-N325 | 325A | 19200 | 73500 | 32 | ||
| HEN-H-Q-N350 | 350A | 22000 | 86500 | 34 | ||
| HEN-H-Q-N375 | 375A | 25200 | 102000 | 36 | ||
| HEN-H-Q-N400 | 400A | 30000 | 117000 | 37 | ||
| HEN-H-Q-N450 | 450A | 56500 | 322000 | 40 |
HN2 |
|
| HEN-H-Q-N500 | 500A | 87000 | 365000 | 44 | ||
| HEN-H-Q-N550 | 550A | 115000 | 410000 | 47 | ||
| HEN-H-Q-N630 | 630A | 150000 | 512000 | 50 | ||
| HEN-H-Q-M200 | 200A | 6000 | 20400 | 23 |
HM1 |
O parafuso de montagem M8 recomendou o torque 12N·m
|
| HEN-H-Q-M225 | 225A | 9200 | 30500 | 25 | ||
| HEN-H-Q-M250 | 250A | 11500 | 40000 | 27 | ||
| HEN-H-Q-M275 | 275A | 14800 | 50000 | 29 | ||
| HEN-H-Q-M300 | 300A | 17000 | 60000 | 30 | ||
| HEN-H-Q-M325 | 325A | 19200 | 73500 | 32 | ||
| HEN-H-Q-M350 | 350A | 22000 | 86500 | 34 |
HM2 |
|
| HEN-H-Q-M375 | 375A | 25200 | 102000 | 36 | ||
| HEN-H-Q-M400 | 400A | 30000 | 117000 | 37 | ||
| HEN-H-Q-M450 | 450A | 56500 | 322000 | 40 | ||
| HEN-H-Q-M500 | 500A | 87000 | 365000 | 44 | ||
| HEN-H-Q-M550 | 550A | 115000 | 410000 | 47 | ||
| HEN-H-Q-M630 | 630A | 150000 | 512000 | 50 | ||
