Detalhes do produto:
|
| Material: | Cerâmico | Cor: | branco |
|---|---|---|---|
| Tensão avaliado: | AC690V/DC750V | Corrente avaliado: | 150A |
| Quebrando a capacidade: | AC100KA/DC20KA | Padrão: | UL248-20、 ROHS DO、 JASO-D622 DO、 ISO8820 |
| Uso: | Bateria automotivo, solar, inversor solar | Palavra-chave: | Fusível de EV |
| Realçar: | AC690V Fusível de quebra alto da capacidade,Fusível de quebra alto branco da capacidade,Fusíveis do veículo elétrico do UL |
||

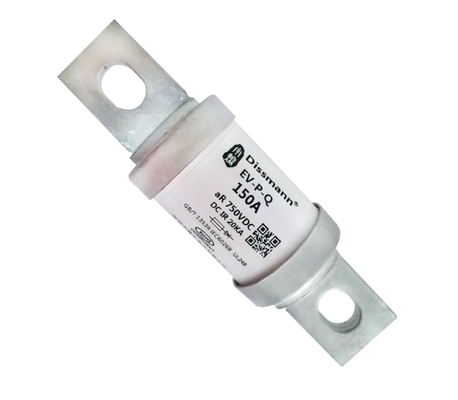

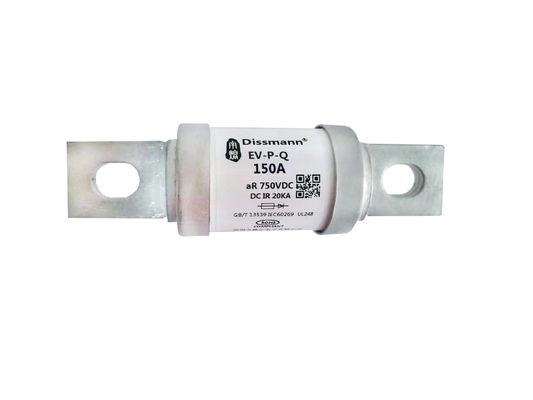

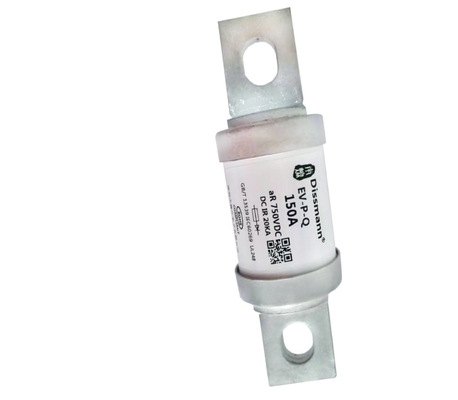

O fusível de quebra alto AC690V da capacidade do baixo fusível atual funde o fusível de EV
Material:
Númeno: Cerâmico
Pinos: Liga de cobre
Apresentação do produto:
|
Tensão avaliado 额定电压 |
AC690/DC750V |
Tipo proteção 保护类别 |
AR |
| 额定电流 atual avaliado | 10A-500A |
Quebrando a capacidade 分断能力 |
AC100KA, DC20KA |
|
Cumpra a exigência 符合要求 |
UL248-20, ISO8820, JASO-D622, 指令 de RoHS do 欧盟和 |
Observações 备注 |
UL |
dimensões do 产品外形尺寸 (milímetro) /Overall do produto (milímetros)
| 型号 | 尺寸代码 | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-P-Q | VP1 | 109 | 30,4 | 68,5 | 90 | 9 | 25 | 4 | 13 |
| VP2 | 129,5 | 37,3 | 65,5 | 98,5 | 11 | 25 | 6 | 15 | |
| VP3 | 155,5 | 53,5 | 91,2 | 125,3 | 12,5 | 40 | 6 | 20 |
tipo do 产品型号 /Product
| 型号 modelo |
Corrente avaliado 额定电流 A |
² t de I (² s de A) |
Consumo de potência 功率损耗 W |
Código do tamanho 尺寸代码 |
Instale o 安装 | |
| 弧前 | 熔断 | |||||
| EV-P-Q-30 | 30 | 450 | 950 | 9 | VP1 |
O parafuso de montagem M8 recomendou o torque 11N·m 推荐扭矩 11N do 安装螺栓 M8·m |
| EV-P-Q-40 | 40 | 750 | 1800 | 11 | ||
| EV-P-Q-50 | 50 | 1250 | 2800 | 13 | ||
| EV-P-Q-60 | 60 | 1800 | 4700 | 15 | ||
| EV-P-Q-70 | 70 | 2400 | 6300 | 17 | ||
| EV-P-Q-80 | 80 | 3000 | 8500 | 20 | ||
| EV-P-Q-100 | 100 | 4800 | 12000 | 22 | ||
| EV-P-Q-125 | 125 | 1300 | 23800 | 22 | VP2 |
O parafuso de montagem M10 recomendou o torque 20N·m 推荐扭矩 20N do 安装螺栓 M10·m
|
| EV-P-Q-150 | 150 | 1550 | 34000 | 25 | ||
| EV-P-Q-175 | 175 | 1800 | 46500 | 30 | ||
| EV-P-Q-200 | 200 | 2450 | 55000 | 34 | ||
| EV-P-Q-250 | 250 | 4300 | 95000 | 42 | ||
| EV-P-Q-300 | 300 | 6200 | 142000 | 50 | ||
| EV-P-Q-350 | 350 | 9150 | 200000 | 60 | ||
| EV-P-Q-400 | 400 | 12300 | 260000 | 69 | ||
| EV-P-Q-350 | 350 | 59000 | 158000 | 65 | ||
| EV-P-Q-400 | 400 | 77000 | 205000 | 80 | ||
| EV-P-Q-450 | 450 | 96000 | 269000 | 95 | VP3 |
O parafuso de montagem M12 recomendou o torque 28N·m 推荐扭矩 28N do 安装螺栓 M12·m |
| EV-P-Q-500 | 500 | 118000 | 328000 | 110 | ||
| EV-P-Q-600 | 600 | 175000 | 471000 | 115 | ||
| EV-P-Q-800 | 800 | 302000 | 800000 |
140 |
