Detalhes do produto:
|
| Material: | Cerâmico | Cor: | branco |
|---|---|---|---|
| Tensão avaliado: | 150VDC | Corrente avaliado: | 400A |
| Quebrando a capacidade: | DC20KA/AC50KA | Padrão: | UL248-20、 ROHS DO、 JASO-D622 DO、 ISO8820 |
| Uso: | Sistema do armazenamento de energia, picovolt, inversor | Palavra-chave: | Fusível de carregamento da pilha |
| Realçar: | Fusíveis 150VDC automotivos atuais altos,Fusíveis automotivos atuais altos de ROHS,fusível de uma C.C. de 400 ampères |
||

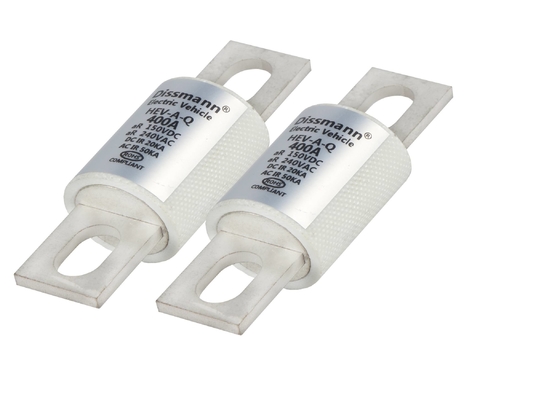

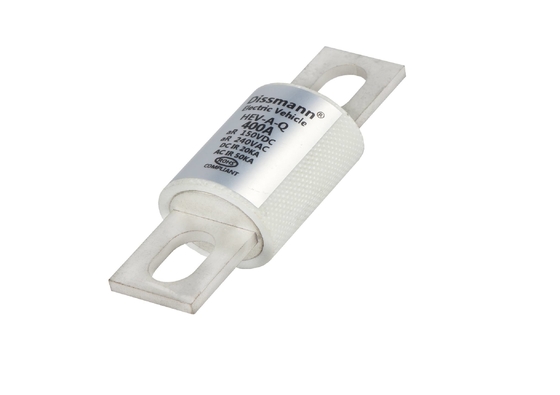

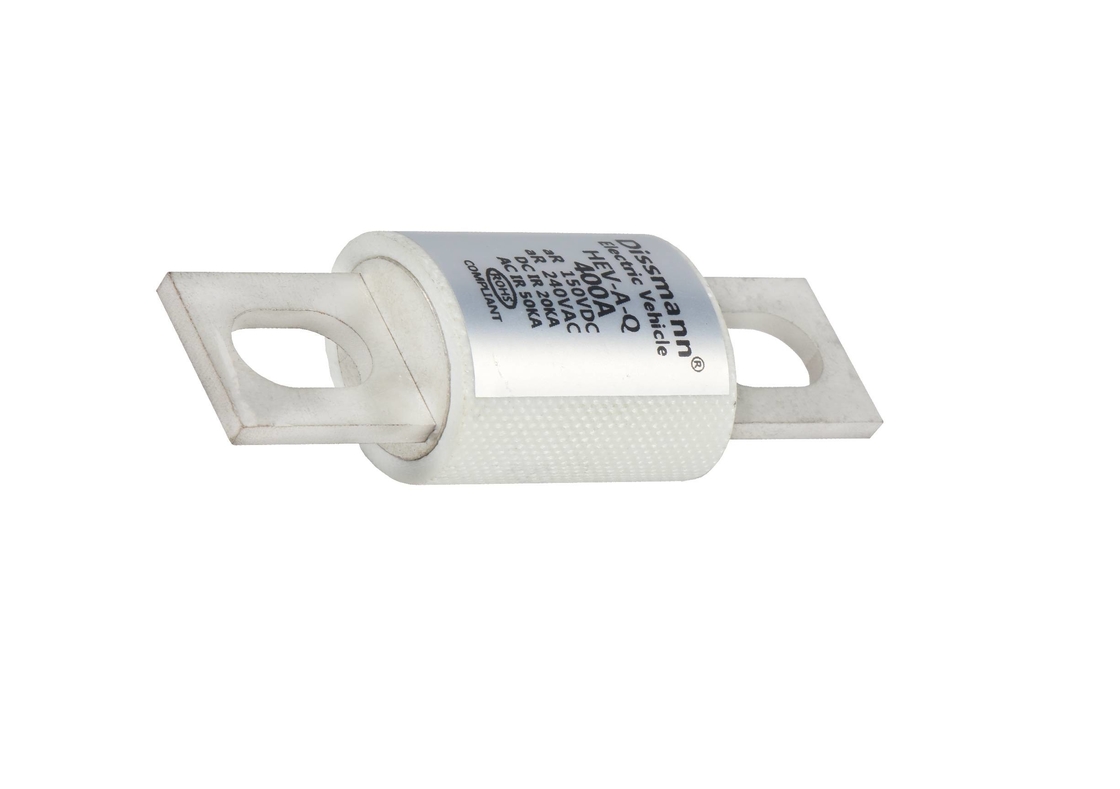

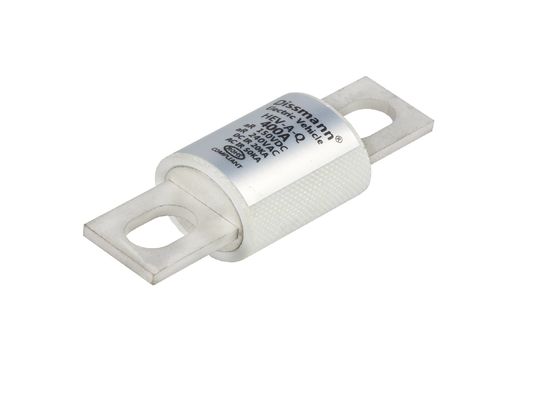

O fusível de quebra alto 400amp da série do fusível EV da capacidade funde o fusível de carregamento da pilha
Material:
Númeno: Cerâmico
Pinos: Liga de cobre
Apresentação do produto:
|
Tensão avaliado 额定电压 |
AC250V/DC150V |
Tipo proteção 保护类别 |
AR |
| 额定电流 atual avaliado | 5A-800A |
Quebrando a capacidade 分断能力 |
DC20KA (时间常数 ≤15ms) |
|
Cumpra a exigência 符合要求 |
UL248-20, ISO8820, JASO-D622, 指令 de RoHS do 欧盟和 |
Observações 备注 |
数据另版提供 da GR |
熔断体外形及安装尺寸 /Shape e dimensões de montagem dos fusíveis
| 尺寸代码 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HW1 | 68,2 | 25 | 29 | 44 | 53 | 9 | 18 | 3,3 | 13,5 |
| HW2 | 94 | 38 | 38 | 54 | 74,5 | 10,5 | 25 | 6 | 20,7 |
允通电流曲线/curva atual permissível
tipo do 产品型号 /Product
|
Modelo 型号 |
Corrente avaliado 额定电流 A |
I2t(A2s) |
Dissipação de poder 功耗 W |
Código do tamanho 尺寸代码 |
Instale 安装 |
|
| 弧前 | 总 | |||||
| HEV-A-Q-70 | 70A | 460 | 3920 | 6,8 | HW1 |
O parafuso de montagem M8 recomendou o torque 11N·m 推荐扭矩 11N do 安装螺栓 M8·m |
| HEV-A-Q-80 | 80A | 665 | 5850 | 7,5 | ||
| HEV-A-Q-100 | 100A | 1120 | 11100 | 8,8 | ||
| HEV-A-Q-125 | 125A | 1840 | 17600 | 11,0 | ||
| HEV-A-Q-150 | 150A | 2650 | 25400 | 12,8 | ||
| HEV-A-Q-200 | 200A | 4750 | 44000 | 17,5 | ||
| HEV-A-Q-250 | 250A | 7420 | 68500 | 22,5 | ||
| HEV-A-Q-300 | 300A | 11000 | 99000 | 26,5 | ||
| HEV-A-Q-350 | 350A | 14800 | 139000 | 30,4 | ||
| HEV-A-Q-400 | 400A | 18800 | 180000 | 34,8 | ||
| HEV-A-Q-500 | 500A | 36000 | 110000 | 34,5 | HW2 |
O parafuso de montagem M10 recomendou o torque 20N·m 推荐扭矩 20N do 安装螺栓 M10·m |
| HEV-A-Q-600 | 600A | 43500 | 125000 | 45,6 | ||
| HEV-A-Q-700 | 700A | 68000 | 198000 | 48,5 | ||
| HEV-A-Q-800 | 800A | 86000 | 255000 | 57,0 | ||
| HEV-A-Q-1000 | 1000A | 152000 | 470000 | 59,5 | ||
