Detalhes do produto:
|
| Material: | Escudo de madeira elétrico | Cor: | Preto |
|---|---|---|---|
| Tensão avaliado: | 150VDC/125VAC | Corrente avaliado: | 500A |
| Capacidade de interrupção: | 3KA | Certificados: | UR, UL |
| Material do corpo: | PBT/PPS | Características: | Intervalo |
| Realçar: | Fusíveis do veículo elétrico 125VAC,Fusíveis do veículo elétrico 3KA,PBT Mini Car Fuse |
||

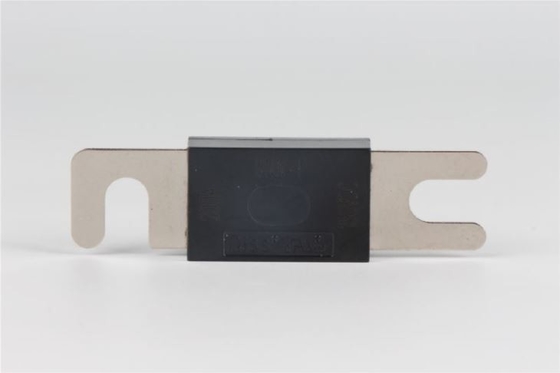

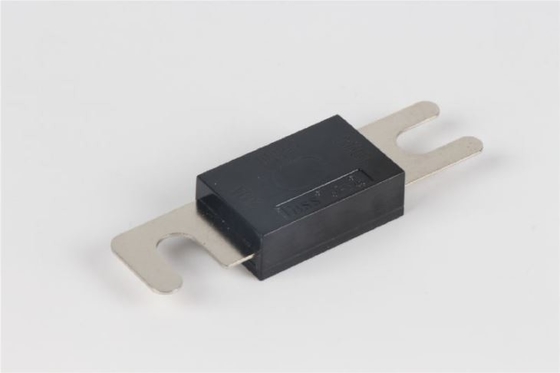

O veículo elétrico material do escudo de madeira elétrico funde a interrupção de 125VAC 3KA
Material:
Númeno: Cerâmico
Pinos: Liga de cobre
Apresentação do produto:
|
Tensão avaliado 额定电压 |
80VDC/125VAC |
Tipo proteção 保护类别 |
Intervalo |
| 额定电流 atual avaliado | 10A-500A |
Quebrando a capacidade 分断能力 |
DC2700A |
|
Cumpra a exigência 符合要求 |
UL248-13, ISO8820, JASO-D622, 指令 de RoHS do 欧盟和 |
Observações 备注 |
UL |
dimensões do 产品外形尺寸 (milímetro) /Overall do produto (milímetros)
material do 制造材料 /Manufacturing
|
Nome componente 部件名称 |
Material 材料 |
|
Contacte o pé 接触脚 |
Liga de cobre 铜合金 |
|
Númeno 本体 |
Escudo de madeira elétrico 电木壳 |
critérios do 性能标准 /Performance
| Carga (测试电流) | Tempo de abertura (熔断时间) | |
| 10A~500A | ||
| minuto do 最小时间 | 最大时间 máximo | |
| 110% | 14400 | ∞ |
| 160% | 10 | ∞ |
| 200% (及以下 200A) | 0 | 100 |
| 200% (以上 200A) | 0 | 300 |
| 250% (及以下 200A) | 0 | 60 |
| 250% (以上 200A) | 0,8 | 120 |
| 600% | 0,02 | 10 |
|
Modelo 型号 |
Código do produto 产品代码 |
Corrente avaliado 额定电流 A |
Queda de tensão 电压降 milivolt |
安装要求 da exigência da instalação |
| DNN-H | DNN-H-35 | 35 | 130 |
Instale o parafuso M8, recomendou o torque 10N·m ±1 N·m 安装螺栓 M8, 推荐扭矩 10N·m±1 N·m |
| DNN-H-40 | 40 | 125 | ||
| DNN-H-50 | 50 | 120 | ||
| DNN-H-60 | 60 | 116 | ||
| DNN-H-80 | 80 | 112 | ||
| DNN-H-100 | 100 | 110 | ||
| DNN-H-125 | 125 | 105 | ||
| DNN-H-130 | 130 | 100 | ||
| DNN-H-150 | 150 | 96 | ||
| DNN-H-175 | 175 | 90 | ||
| DNN-H-200 | 200 | 86 | ||
| DNN-H-225 | 225 | 83 | ||
| DNN-H-250 | 250 | 80 | ||
| DNN-H-275 | 275 | 77 | ||
| DNN-H-300 | 300 | 75 | ||
| DNN-H-325 | 325 | 83 | ||
| DNN-H-350 | 350 | 81 | ||
| DNN-H-400 | 400 | 80 | ||
| DNN-H-425 | 425 | 78 | ||
| DNN-H-450 | 450 | 78 | ||
| DNN-H-500 | 500 | 76 |
电流特性曲线图/
Curva característica atual
Anatomia do produto:
Aplicações do produto
Equipamento de teste
Nossos certificados
