Detalhes do produto:
|
| Material: | tubulação da fibra | cor: | Bege |
|---|---|---|---|
| Tensão avaliado: | 600Vdc | Corrente avaliado: | 1000A |
| Quebrando a capacidade: | 50kA | Padrão: | IEC60269, UL248 |
| Uso: | Sobrecarregue a proteção, estação de carregamento | Palavra-chave: | Tipo fusível do NH de HRC |
| Realçar: | tipo fusível de 50kA NH de HRC,Tipo fusível de UL248 NH de HRC,O hrc térmico funde 100 ampères |
||

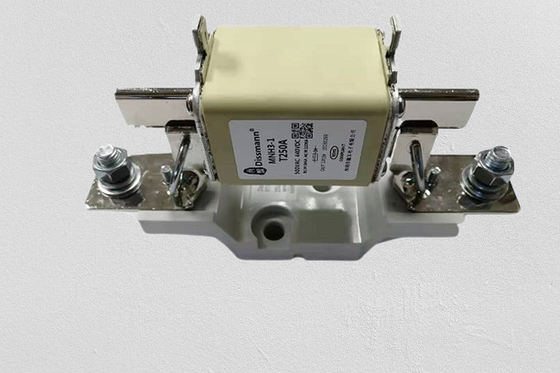

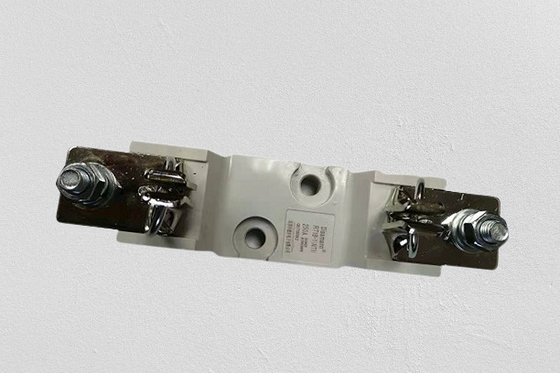

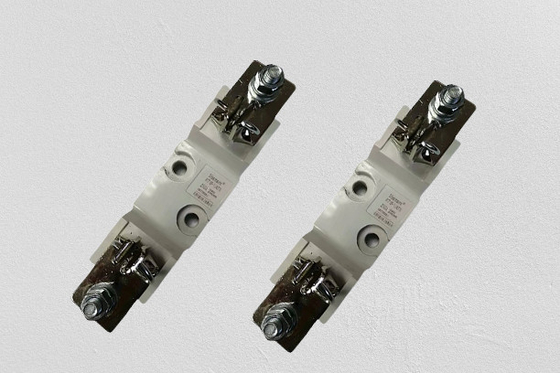

O tipo múltiplo do NH do fusível de HRC modela o fusível de 100a 250a 300a e a base térmicos do fusível
Material:
Númeno: tubulação da fibra
Pinos: Liga
Características:
Fusível de quebra alto da capacidade
Muitos tipos do fusível de quebra alto da capacidade
Avaliação atual: 6A-630A
Avaliação da tensão: AC500V/DC440V ou mais baixo
Quebrando a capacidade: AC500V/120kA DC440V/50kA
Apresentação do produto:
|
Tensão avaliado |
AC500V/DC440V |
Tipo proteção |
AR |
| Corrente avaliado | 6A-630A |
Quebrando a capacidade |
AC500V/120kA DC440V/50kA (constante de tempo 15-20ms) |
|
Cumpra a exigência |
UL248-13, IEC60269.4 UE e diretriz orientadora de Rosh |
Observações |
Dimensões totais do produto (milímetros)
| MNH3-00 | MNH3-1 | MNH3-2 | MNH3-3 | |
| a1 | 7.85±1.5 | 135±2.5 | 150±2.5 | 150±2.5 |
| a20-5 | 54 | 72 | 72 | 72 |
| a3 | 45±1.5 | 62±2.5 | 62±2.5 | 62±2.5 |
| f (máximo) | 15 | 15 | 15 | 18 |
| b±0.2 | 15 | 20 | 25 | 32 |
| e1±3 | 57 | 62 | 72 | 82 |
| e2 | 29±1 | 48±2 | 58±2 | 67±3 |
Tipo de produto de fusível de EV
| Modelo | Corrente avaliado | I2t(A2s) | Dissipação de poder | Código do tamanho | |
| 总 | |||||
| MNH3-00-T6A | 6 | 14 | 137 | 1,7 | 0 |
| MNH3-00-T10A | 10 | 60 | 280 | 2 | |
| MNH3-00-T16A | 16 | 280 | 960 | 3,1 | |
| MNH3-00-T20A | 20 | 580 | 2200 | 3,3 | |
| MNH3-00-T25A | 25 | 1050 | 3900 | 3,5 | |
| MNH3-00-T32A | 32 | 2050 | 5900 | 4,1 | |
| MNH3-00-T40A | 40 | 3800 | 9700 | 4,9 | |
| MNH3-00-T50A | 50 | 5200 | 13500 | 5,3 | |
| MNH3-00-T63A | 63 | 6600 | 20500 | 6,3 | |
| MNH3-00-T80A | 80 | 10500 | 30500 | 6,9 | |
| MNH3-00-T100A | 100 | 19500 | 59000 | 8,5 | |
| MNH3-00-T125A | 125 | 39500 | 119000 | 9,5 | |
| MNH3-00-T160A | 160 | 72000 | 192000 | 11,5 | |
| MNH3-1-T80A | 80 | 9900 | 29800 | 7,8 | 1 |
| MNH3-1-T100A | 100 | 19000 | 55000 | 9,6 | |
| MNH3-1-T125A | 125 | 39000 | 11800 | 11,5 | |
| MNH3-1-T160A | 160 | 69000 | 185000 | 12,8 | |
| MNH3-1-T200A | 200 | 119000 | 260000 | 15 | |
| MNH3-1-T224A | 224 | 169000 | 390000 | 17 | |

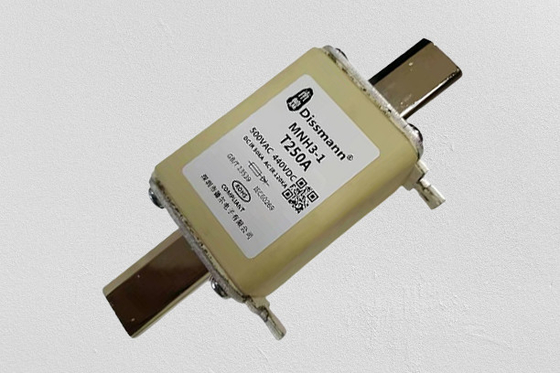

| MNH3-1-T250A | *250 | 240000 | 498000 | 20 | |
| MNH3-2-T125A | 125 | 39000 | 118000 | 12 | 2 |
| MNH3-2-T160A | 160 | 68000 | 175000 | 13,5 | |
| MNH3-2-T200A | 200 | 99000 | 250000 | 16 | |
| MNH3-2-T224A | 224 | 155000 | 380000 | 17,5 | |
| MNH3-2-T250A | *250 | 220000 | 485000 | 21 | |
| MNH3-2-T300A | 300 | 340000 | 750000 | 24 | |
| MNH3-2-T315A | 315 | 380000 | 860000 | 25 | |
| MNH3-2-T355A | 355 | 525000 | 1170000 | 28 | |
| MNH3-3-T400A | 400 | 720000 | 1550000 | 31 | |
| MNH3-3-T315A | 315 | 380000 | 860000 | 25 | 3 |
| MNH3-3-T355A | 355 | 510000 | 1150000 | 29 | |
| MNH3-3-T400A | *400 | 720000 | 1650000 | 31 | |
| MNH3-3-T425A | 425 | 885000 | 1980000 | 34 | |
| MNH3-3-T500A | *500 | 1240000 | 2950000 | 38 | |
| MNH3-3-T630A | 630 | 1820000 | 5300000 | 44 | |
Descrição do produto
Este fusível da série é apropriado para C.A. 50Hz, tensão avaliado a 660V, a corrente avaliado a 1000A.lt é usada principalmente na instalação elétrica para o ircuit de proteção da sobrecarga e procura um caminho mais curto (gG/GL); igualmente pode derivar-se para proteger o dispositivo de semicondutor e outro prestação do conjunto completo do hort-circuito (AR) assim como do motor elétrico de procura um caminho mais curto (estão). avaliou a quebra da capacidade para este fusível da série é ao fusível da série 120KA.This conforma-se a GB13539 padrão nacional e ao comitê elétrico internacional IEC60269 padrão.
