Detalhes do produto:
|
| Material: | Cerâmico | Cor: | Branco |
|---|---|---|---|
| Corrente avaliado: | 200A | Tensão avaliado: | 500VDC |
| Quebrando a capacidade: | DC50KA | Padrão do certificado: | UL248, IEC60268 |
| Número de certificado: | E496054 | Aplicação: | sistema de energia de condução do veículo elétrico, armazenamento de energia |
| Realçar: | fusível do carregador do ev 200 ampères,fusível de dc500v 200 ampères,fusível de quebra alto da capacidade 200a |
||

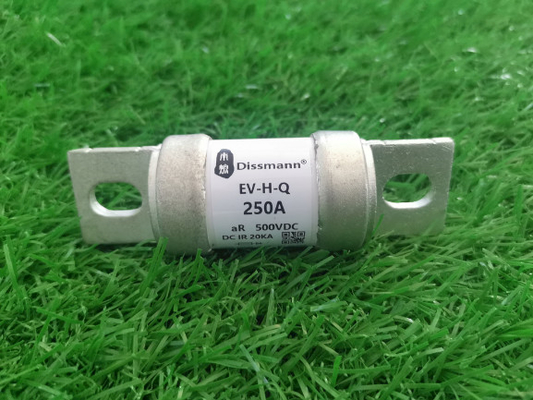

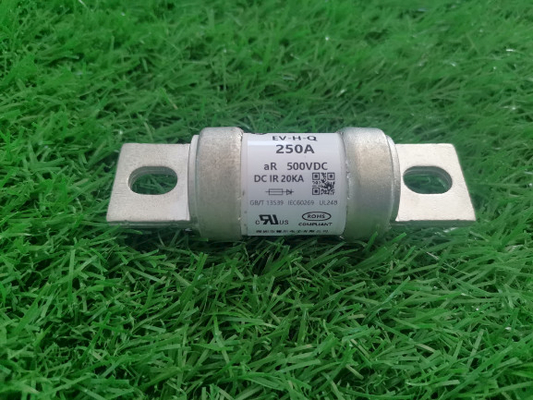

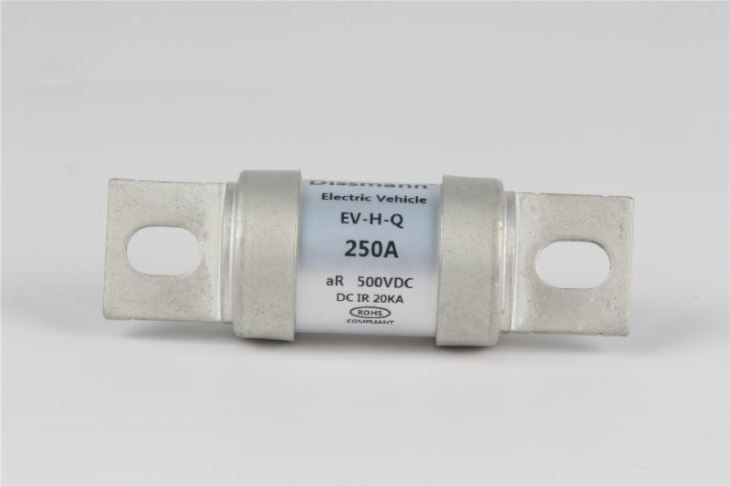

Fusível cerâmico 500VDC do semicondutor de Bolton para o carregador de EV
informação 1.Product básica:
O fusível do parafuso de Ceremic, desempenho conforma-se UL248, IEC60268
Rate Voltage: 500VDC, corrente avaliado: 200A, quebrando a capacidade: DC50KA
Os padrões da aplicação são UL248, IEC60268, conformidade com UE e diretrizes orientadoras de China RoHS
Certificação obtida do UL, número da certificação: Não: E496054
lista da característica 2.Product:
| Modelo |
Corrente avaliado |
gota 100%voltage milivolt |
integral de energia I2t (A2s) |
a instalação |
| EV-H-Q-200 | 200 | 185 | 60300 |
Parafuso de montagem M8 Torque recomendado 11N.m |
material 3.Product:
| Componente | Material |
| Derretimento | Cobre ou prata |
| Tampão de extremidade | Chapeamento da lata da liga de cobre |
| Montando os pés | Chapeamento da lata da liga de cobre |
| Ontologia | tubulação cerâmica |
| Enchimento | Areia de quartzo |
dimensão 4.Product:
| Modelo | Código do tamanho | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-H-Q | VH1 | 94,5 | 30,5 | 52,5 | 74,5 | 9 | 25 | 4 | 13 |
| VH2 | 119,5 | 37 | 56,5 | 88,5 | 11 | 25 | 6 | 15 |
tipo 5.Product:
| Modelo | Corrente avaliado | ² t de I (² s de A) | Consumo de potência | Código do tamanho | Instale | |
| Pre-arco | Fusão | |||||
| EV-H-Q-80 | 80 | 5500 | 6400 | 15 | VH1 | O parafuso de montagem M8 recomendou o torque 11N·m |
| EV-H-Q-100 | 100 | 8700 | 10000 | 19 | ||
| EV-H-Q-125 | 125 | 15000 | 17810 | 23,5 | ||
| EV-H-Q-150 | 150 | 25000 | 29000 | 28 | ||
| EV-H-Q-175 | 175 | 40500 | 45000 | 33 | ||
| EV-H-Q-200 | 200 | 60300 | 68000 | 37 | ||
| EV-H-Q-225 | 225 | 83100 | 95000 | 40 | ||
| EV-H-Q-250 | 250 | 120000 | 138000 | 45 | ||
| EV-H-Q-275 | 275 | 173200 | 189000 | 48 | ||
| EV-H-Q-300 | 300 | 203000 | 243000 | 55,5 | ||
| EV-H-Q-350 | 350 | 252000 | 355000 | 62 | ||
| EV-H-Q-300 | 300 | 148500 | 260000 | 53,5 | VH2 | O parafuso de montagem M10 recomendou o torque 20N·m |
| EV-H-Q-315 | 315 | 168000 | 280000 | 57 | ||
| EV-H-Q-350 | 350 | 203000 | 350000 | 61 | ||
| EV-H-Q-400 | 400 | 312000 | 496000 | 68 | ||
| EV-H-Q-500 | 500 | 550000 | 865000 | 78 | ||
6. Características mecânicas
6,1 tampão de cobre
O tampão de cobre deve ser rebitado firmemente para assegurar-se de que o tampão de cobre não possa ser removido quando a relação do fusível não é danificada. Depois que a amostra é imergida na água em 15°C-35°C por 24 horas e removida, aplique uniformemente uma força puxando a 5N em cada tampão de extremidade e para mantê-lo para 1 minuto. O tampão de cobre não deve cair.
6,2 teste elástico
Fixe o tampão de cobre em uma extremidade do fusível, e aplique então a tensão 100N ao tampão de cobre no extremo oposto ao longo da linha central horizontal. Os tampões de cobre em ambas as extremidades não devem estar fracos e o corpo do tubo não deve quebrar-se.
6.3. Teste de força do tubo
Após os tampões de cobre em ambas as extremidades são fixados, aplicam uma pressão de 200N ao centro do tubo cerâmico, e o corpo do tubo não deve quebrar-se.
