Detalhes do produto:
|
| Material: | Cerâmico | Cor: | Branco |
|---|---|---|---|
| Corrente avaliado: | 20A-100A | Tensão avaliado: | 80VDC-1000VDC |
| Quebrando a capacidade: | DC33KA | Palavra-chave: | Fusível solar do picovolt |
| Realçar: | fusíveis solares de 10*38 picovolt,fusíveis solares cilíndricos do picovolt,fusíveis de cartucho solares do picovolt |
||

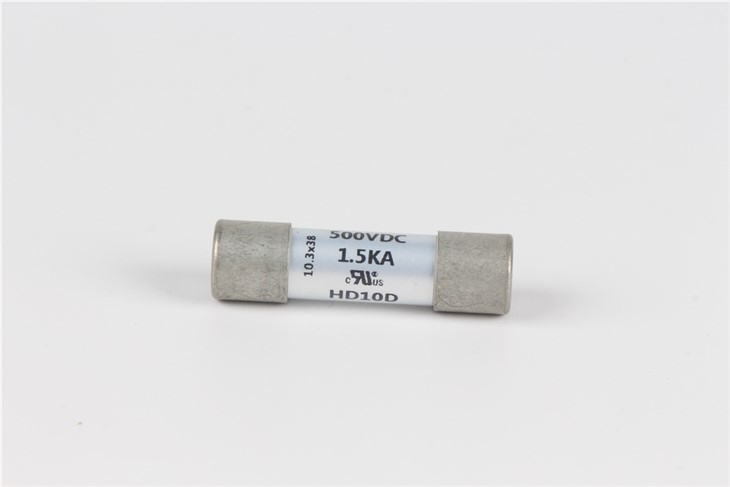

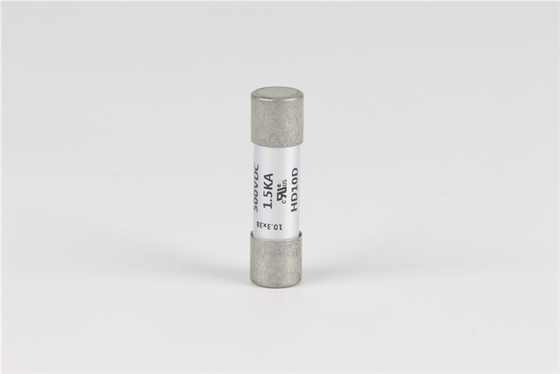

fusível de cartucho solar de 10*38mm 500VAC picovolt
informação 1.Basic:
Corrente avaliado: 20A-100A
Tensão avaliado: 80VDC-1000VDC
Quebrando a capacidade: AC33KA
Cumpra a exigência: Detetive de UL248, de IEC60127, de UE e de ROSHS
padrões 2.Applicable:
Os produtos da série 2.1HD10X cumprem com o UL248 padrão relacionado.
material 3.Product:
|
Componente |
Material |
Quantidade |
|
Fio |
liga do Prata-cobre |
1 |
|
Tampão |
Liga de cobre chapeada da lata |
2 |
|
Corpo |
Tubo cerâmico |
1 |
|
Enchimento |
Areia do fusível |
Uma quantidade |
dados 4.Technical:
|
Número da peça |
Avaliação atual (Ampers) |
Integrais de energia I2T(A2S) |
| HD10X-1A | 1 | 0,371 |
| HD10X-1.5A | 1,5 | 0,835 |
| HD10X-2A | 2 | 4,09 |
| HD10X-3A | 3 | 10 |
| HD10X-5A | 5 | 38,4 |
| HD10X-6.3A | 6,3 | 71,4 |
dimensão 5.Product:
desempenhos 6.Electrical
6,1, condição de teste
Todos os testes elétricos são conduzidos em uma temperatura ambiental de 25±3℃. A temperatura ambiental não é permitida variar mais do que 5℃ durante o teste, e deve estar dentro destes limites.
6,2, teste da capacidade da Atual-avaliação
Quando as relações do fusível aos tempos de 100% a corrente avaliado das circunstâncias testadas, o circuito em 4 horas não devem ser desligadas, o fusível não é derretimento atual, o tubo não se quebra.
6,3, Characterisitc Tempo-atual Pre-formando arcos
Quando a corrente na seguinte tabela está passando o fusível, seu tempo de abertura deve ser de acordo com as exigências na seguinte tabela, isto é, o tempo pre-formando arcos. Além disso, nenhum dano do fusível-tubo nem da quebra do tampão ocorrerá.
| 熔断电流/% da corrente Rated | 熔断时间/tempo aberto |
| 200% | <2min |
7, detalhes de embalagem
7,1, quantidade de embalagem
10pcs pela caixa pequena interna, caixa 10pcs pequena pela caixa grande interna.
B: caixa 10 grande interna por.
C: Cada caixa pequena com 1 etiqueta de empacotamento pequena, cada caixa com 1 etiqueta de empacotamento, cada caixa com 1 relatório de inspeção que parte.
Nota: este pacote é para a referência somente, e a embalagem real é o critério.
7,2, embalagem serão realizaram-se assim que os produtos não absorverão a umidade nem não serão danificados durante o transporte ou o armazenamento.
