Detalhes do produto:
|
| Material: | tubulação da fibra | Cor: | branco |
|---|---|---|---|
| Quebrando a capacidade: | AC100KA/DC20KA | tipo da proteção: | AR |
| Vantagem: | Fusível automotivo da fonte direta HEV da fábrica | Personalize: | Apoio |
| Realçar: | fusíveis 550A automotivos atuais altos,Fusível automotivo de alta tensão de DC500V,Fusíveis UL248 automotivos atuais altos |
||

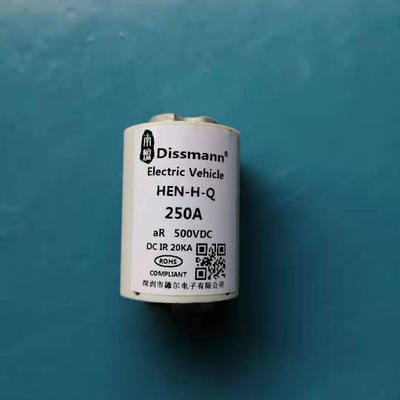

Série automotivo de alta tensão do módulo do fusível-HEV-h-q da tubulação branca da fibra
As séries automotivos do módulo dos fusíveis HEV-H-Q de Dissmann são projetadas proteger circuitos acessórios de alta tensão em veículos elétricos elétricos e híbridos.
A série do módulo de Dissmann HEV-H-Q funde ofertas avaliou 200 - 630 atuais A, C.A. avaliado da tensão/DC500V.
Os fusíveis os mais atrasados de HEV foram testados aos padrões de qualidade automotivos para a confiança ambiental, o ciclismo atual transiente, e o dispositivo elétrico e as características de fusão. São RoHS complacente e halogênio livre, e UL248-20 certificados, ISO8820, JAS0-D622.
Introdução de produto

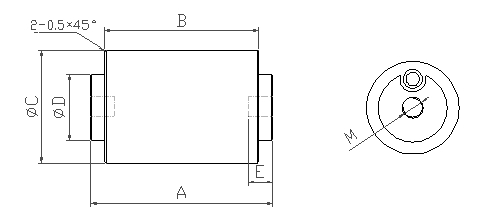

1.Shape e dimensões de montagem dos fusíveis automotivos da série do módulo de HEV-H-Q:
| Código do tamanho | A±0.3 | B±0.5 | C±0.5 | D±0.3 | E±0.5 | M |
| HN1 | 53 | 45 | 31 | 20 | 7 | M6 |
| HM1 | 53 | 45 | 31 | 20 | 7 | M8 |
| HN2 | 53 | 45 | 37 | 24 | 7 | M6 |
| HM2 | 53 | 45 | 37 | 24 | 7 | M8 |
a classificação 2.Model de acordo com fusíveis automotivos avaliou atual:
|
Modelo |
Corrente avaliado (a) |
I2 t (A2 s) |
Dissipação de poder (W) |
Código do tamanho |
Instale |
|
| 弧前 | 总 | |||||
| HEN-H-Q-N200 | 200A | 6000 | 20400 | 23 | HN1 |
O parafuso de montagem M6 recomendou o torque 6N·m |
| HEN-H-Q-N225 | 225A | 9200 | 30500 | 25 | ||
| HEN-H-Q-N250 | 250A | 11500 | 40000 | 27 | ||
| HEN-H-Q-N275 | 275A | 14800 | 50000 | 29 | ||
| HEN-H-Q-N300 | 300A | 17000 | 60000 | 30 | ||
| HEN-H-Q-N325 | 325A | 19200 | 73500 | 32 | ||
| HEN-H-Q-N350 | 350A | 22000 | 86500 | 34 | ||
| HEN-H-Q-N375 | 375A | 25200 | 102000 | 36 | ||
| HEN-H-Q-N400 | 400A | 30000 | 117000 | 37 | ||
| HEN-H-Q-N450 | 450A | 56500 | 322000 | 40 |
HN2 |
|
| HEN-H-Q-N500 | 500A | 87000 | 365000 | 44 | ||
| HEN-H-Q-N550 | 550A | 115000 | 410000 | 47 | ||
| HEN-H-Q-N630 | 630A | 150000 | 512000 | 50 | ||
| HEN-H-Q-M200 | 200A | 6000 | 20400 | 23 |
HM1 |
O parafuso de montagem M8 recomendou o torque 12N·m |
| HEN-H-Q-M225 | 225A | 9200 | 30500 | 25 | ||
| HEN-H-Q-M250 | 250A | 11500 | 40000 | 27 | ||
| HEN-H-Q-M275 | 275A | 14800 | 50000 | 29 | ||
| HEN-H-Q-M300 | 300A | 17000 | 60000 | 30 | ||
| HEN-H-Q-M325 | 325A | 19200 | 73500 | 32 | ||
| HEN-H-Q-M350 | 350A | 22000 | 86500 | 34 |
HM2 |
|
| HEN-H-Q-M375 | 375A | 25200 | 102000 | 36 | ||
| HEN-H-Q-M400 | 400A | 30000 | 117000 | 37 | ||
| HEN-H-Q-M450 | 450A | 56500 | 322000 | 40 | ||
| HEN-H-Q-M500 | 500A | 87000 | 365000 | 44 | ||
| HEN-H-Q-M550 | 550A | 115000 | 410000 | 47 | ||
| HEN-H-Q-M630 | 630A | 150000 | 512000 | 50 | ||
Dê-lhe boas-vindas para obter mais informação do fusível automotivo de alta tensão da tubulação da fibra, nós fornecê-lo-emos os serviços rápidos e eficientes e os produtos de alta qualidade do fusível.
