Detalhes do produto:
|
| Material: | Tubo da fibra | Cor: | Branco |
|---|---|---|---|
| Quebrando a capacidade: | DC30KA AC100KA | Tipo da proteção: | AR |
| Vantagem: | Alta capacidade de interrupção e fusível de ação rápida | Inscrição: | Procurar um caminho mais curto o fusível da proteção para veículos elétricos puros e veículos elétri |
| Realçar: | Fusível HEV 400A,Fusível HEV retardador de chama,Fusíveis automotivos de alta corrente DC1000V |
||

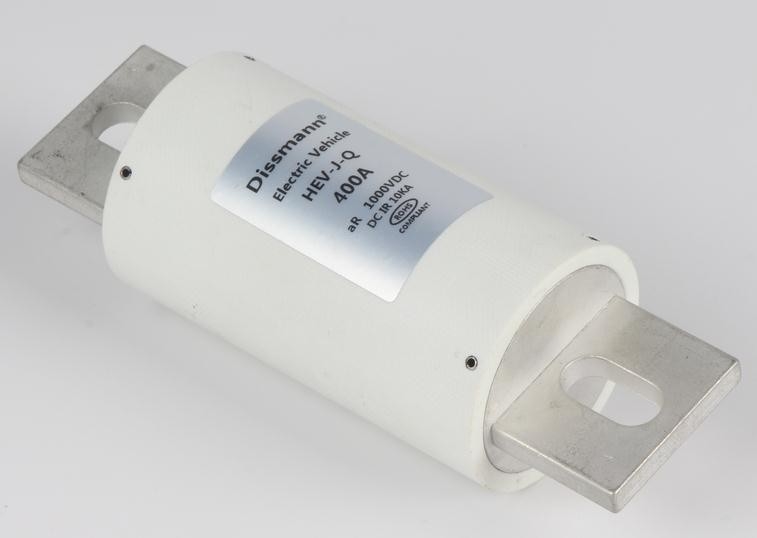

HEV-JQ-400Corrente nominal 400A, tensão nominal: DC1000V, alta capacidade de interrupção é DC10KA
HEV-JQOs fusíveis de carro da série são projetados para proteger circuitos acessórios de alta tensão em veículos elétricos e híbridos elétricos.Oferece corrente nominal 5A - 800A, tensão nominal AC/DC1000V.Os fusíveis HEV mais recentes foram testados de acordo com os padrões de qualidade automotiva para confiabilidade ambiental, ciclagem de corrente transitória e características elétricas e de fusíveis do dispositivo.Eles são compatíveis com RoHS e livres de halogênio e certificados UL248-20,ISO8820,JAS0-D622.
| código de tamanho | A±2 | B±1,5 | C±1 | D±1,5 | E±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13.5 | 50 | 10 | 33 |
|
Modelo |
Corrente Nominal UMA |
EU2t(A2s) |
Dissipação de energia C |
código de tamanho |
Instalar |
|
| 弧前 | 总 | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 |
Torque recomendado do parafuso de montagem M8 11N·m |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7,8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8,5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10,0 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12,5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12.000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21.000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40.000 | 30 | HF3 |
Parafuso de montagem M10 torque recomendado 20N·m |
| HEV-JQ-200 | 200A | 15.000 | 60.000 | 32 | ||
| HEV-JQ-225 | 225A | 19.000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24.000 | 113000 | 47 | ||
| HEV-JQ-275 | 275A | 25.000 | 130.000 | 49 | ||
| HEV-JQ-300 | 300A | 26.000 | 160.000 | 52 | ||
| HEV-JQ-325 | 325A | 33.000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42.000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71.000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78.000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 |
Parafuso de montagem M12 torque recomendado 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
