Detalhes do produto:
|
| Material: | Tubo da fibra | Cor: | Branco |
|---|---|---|---|
| Quebrando a capacidade: | DC10KA | Tipo da proteção: | AR |
| Vantagem: | Fusível de HEV para automotivo | Tensão nominal: | AC250V/DC150V |
| Corrente nominal: | 800A | Certificação: | UL248、ISO8820、JAS0-D622、RoHS |
| Modelo do produto: | HEV-A-Q-800 | ||
| Realçar: | Fusíveis automotivos de alta corrente DC150V,Fusíveis automotivos de alta corrente 800A,Fusível HEV para carros |
||

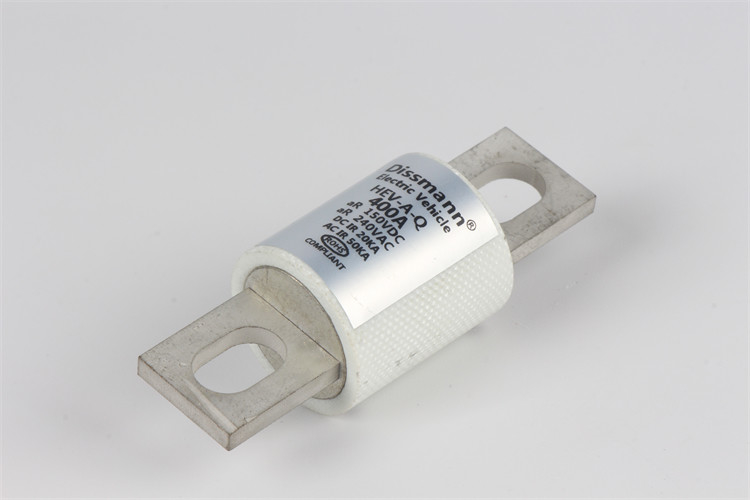

Dissmann®Série de módulos HEV-AQfusíveis oferece corrente nominal 5A-800 A, tensão nominal AC250V/DC150V.Fusíveis de Veículo Elétrico Híbrido (HEV)foram testados de acordo com os padrões de qualidade automotivos para confiabilidade ambiental, ciclagem de corrente transitória e características elétricas e de fusíveis do dispositivo.Eles são compatíveis com RoHS e livres de halogênio e certificados UL248-20,ISO8820,JAS0-D622.
1. Forma e dimensões de montagem dos fusíveis HEV:
| Código de tamanho | A±2 | B±1,5 | C±1 | D±1,5 | E±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| HW1 | 68,2 | 25 | 29 | 44 | 53 | 9 | 18 | 3.3 | 13,5 |
| HW2 | 94 | 38 | 38 | 54 | 74,5 | 10,5 | 25 | 6 | 20,7 |
|
Modelo 型号 |
Corrente nominal 额定电流A |
EU2t(A2s) |
Dissipação de energia 功耗W |
Código de tamanho 尺寸代码 |
Instalar 安装 |
|
| 弧前 | 总 | |||||
| HEV-AQ-70 | 70A | 460 | 3920 | 6,8 | HW1 |
Parafuso de montagem M8 torque recomendado 11N·m 安装螺栓M8推荐扭矩11N·m |
| HEV-AQ-80 | 80A | 665 | 5850 | 7,5 | ||
| HEV-AQ-100 | 100A | 1120 | 11100 | 8,8 | ||
| HEV-AQ-125 | 125A | 1840 | 17600 | 11,0 | ||
| HEV-AQ-150 | 150A | 2650 | 25400 | 12,8 | ||
| HEV-AQ-200 | 200A | 4750 | 44.000 | 17,5 | ||
| HEV-AQ-250 | 250A | 7420 | 68500 | 22,5 | ||
| HEV-AQ-300 | 300A | 11.000 | 99.000 | 26,5 | ||
| HEV-AQ-350 | 350A | 14800 | 139000 | 30,4 | ||
| HEV-AQ-400 | 400A | 18800 | 180000 | 34,8 | ||
| HEV-AQ-500 | 500A | 36.000 | 110.000 | 34,5 | HW2 |
Parafuso de montagem M10 torque recomendado 20N·m 安装螺栓M10推荐扭矩20N·m |
| HEV-AQ-600 | 600A | 43500 | 125000 | 45,6 | ||
| HEV-AQ-700 | 700A | 68.000 | 198000 | 48,5 | ||
| HEV-AQ-800 | 800A | 86.000 | 255000 | 57,0 | ||
| HEV-AQ-1000 | 1000A | 152000 | 470000 | 59,5 | ||
