Detalhes do produto:
|
| Material: | cerâmica | Cor: | Branco |
|---|---|---|---|
| Corrente Nominal: | 300A | Tensão nominal: | 1000VDC |
| Tipo de proteção: | aR | Capacidade de interrupção: | AC100KA/DC30KA |
| Instalação: | Aparafuse sobre | Cumpra as exigências: | UL248-20、ISO8820、JASO-D622、EU e detetive RoHS |
| Realçar: | Fusível cerâmico de alta tensão,fusível de alta tensão de 1000 VDC,fusíveis de veículos elétricos de detetive da UE |
||
Fabricante de fusíveis de bateria Hybrid EV com 20 anos de experiência
Aplicação do fusível da bateria EV híbrida
Este fusível de bateria EV projetado para sistema de bateria EV, fusíveis de proteção contra curto-circuito especialmente para veículos elétricos puros e veículos elétricos híbridos, fusível de 1000 V DC especialmente projetado para veículos elétricos puros e bateria de veículos híbridos, fornece bases de fusíveis especialmente personalizadas para ambientes automotivos adversos.
Especificação do fusível da bateria EV
Este fusível de bateria EV disponível em corrente nominal de 5A-800A, tensão nominal de 1000VDC/VAC, classificação de interrupção é AC1000VDC,DC30KA a 1000VDC, atualmente temos muitos clientes usando este tipo de bateria EV e carregador EV.
Norma relacionada
Este fusível da série HEV atende aos requisitos de UL-248-20, ISO8820, JASO-D622, EU e RoHS detective, etc.
Dimensão do fusível HEV, Escolha a dimensão de acordo com a corrente nominal.
| código de tamanho | A±2 | B±1,5 | C±1 | D±1,5 | E±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13.5 | 50 | 10 | 33 |
| Modelo | Corrente Nominal | EU2t(A2s) | Dissipação de energia | código de tamanho | Instalar | |
| Pré-arco | Total | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | Torque recomendado do parafuso de montagem M8 11N·m |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | Torque recomendado do parafuso de montagem M10 20N·m | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||

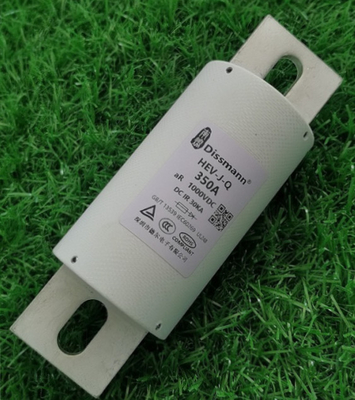

| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | Parafuso de montagem M12 torque recomendado 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
Material do fusível HEV
O material boby principal é o tubo de fibra, o fio do fusível consiste em cobre ou prata e a tampa da extremidade é feita de revestimento de estanho de liga de cobre.
Perguntas frequentes
Pergunta 1: Como escolher um fusível?
Resposta: No início, enviaremos a você um formulário de inscrição real do cliente. Geralmente, precisamos limpar seu campo de aplicação, corrente operacional e tensão operacional, métodos de instalação, requisitos de certificação e outros requisitos de parâmetros.
