Detalhes do produto:
|
| Material: | Tubo da fibra | Cor: | Branco |
|---|---|---|---|
| Tensão nominal: | AC/DC500V | Corrente Nominal: | 5A-800A |
| Tipo de proteção: | aR | Capacidade de interrupção: | DC50KA AC100KA tempo instantâneo ≤15ms |

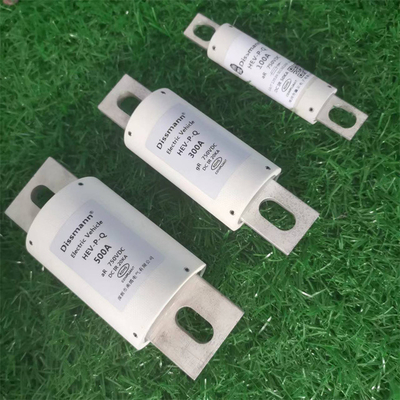

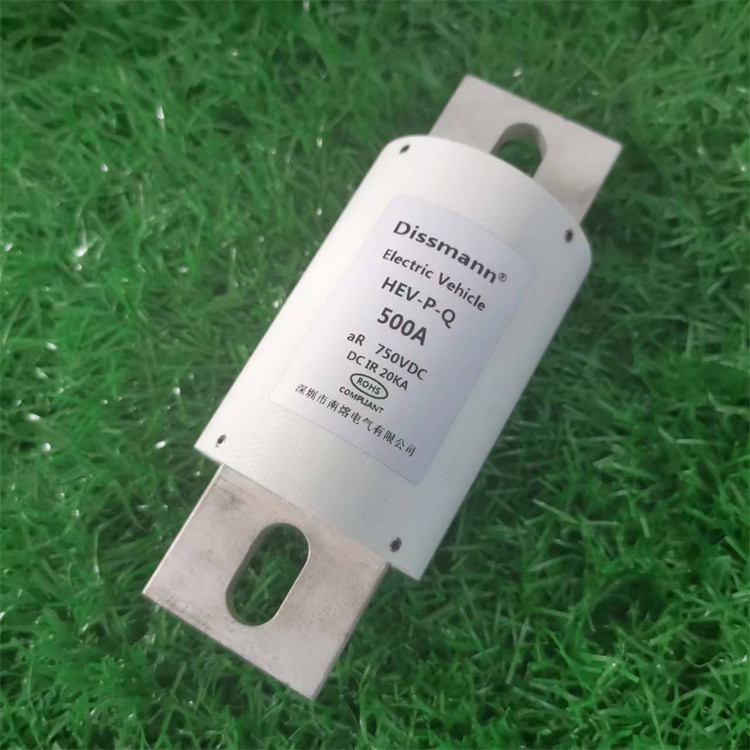

| Cumpra a exigência: | UL248-20, ISO8820, JASO-D622, RoHS | Inscrição: | Fusível HEV de alta capacidade de quebra para veículos elétricos |
| Realçar: | Fusível de alta capacidade de quebra DC500V,parafuso Fusível de alta capacidade de quebra,fusível de veículo elétrico com certificação UL |
||
Fusível rápido de conexão de parafuso, tamanho e desempenho em conformidade com GB13539, IEC60269, UL248
| código de tamanho | A±2 | B±1,5 | C±1 | D±1,5 | E±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| HZ1 | 81 | 22 | 40 | 55 | 66,5 | 9 | 15 | 3.3 | 14.75 |
| HZ2 | 92.2 | 25 | 53 | 68 | 77 | 9 | 18 | 3.2 | 13.5 |
| HZ3 | 92.2 | 33 | 53 | 68 | 75 | 9 | 22 | 5 | 12.5 |
| HZ4 | 109 | 38 | 53 | 69 | 89,5 | 10.5 | 25 | 6 | 20.7 |
| HZ5 | 110 | 50 | 53 | 70,5 | 90 | 10.5 | 38 | 6 | 20.7 |
| HZ6 | 161 | 63 | 53 | 87 | 126 | 13.5 | 50 | 10 | 34 |
| HZ7 | 177 | 76 | 81,5 | 113,5 | 139 | 16 | 60 | 10 | 28.4 |
|
Modelo |
Corrente Nominal UMA |
EU2t(A2s) |
Dissipação de energia C |
código de tamanho |
Instalar |
|
| Pré-arco | Total | |||||
| HEV-HQ-35 | 35A | 33 | 145 | 8.5 | HZ1 |
Torque recomendado do parafuso de montagem M8 11N·m |
| HEV-HQ-40 | 40A | 74 | 315 | 8 | ||
| HEV-HQ-45 | 45A | 100 | 430 | 8 | ||
| HEV-HQ-50 | 50A | 130 | 650 | 8.5 | ||
| HEV-HQ-60 | 60A | 200 | 880 | 10 | ||
| HEV-HQ-70 | 70A | 210 | 900 | 10.5 | HZ2 | |
| HEV-HQ-80 | 80A | 300 | 1360 | 12.5 | ||
| HEV-HQ-90 | 90A | 350 | 1500 | 15,5 | ||
| HEV-HQ-100 | 100A | 460 | 1950 | 17.5 | ||
| HEV-HQ-125 | 125A | 750 | 3430 | 26 | HZ3 | |
| HEV-HQ-150 | 150A | 1000 | 4450 | 31 | ||
| HEV-HQ-175 | 175A | 1400 | 6100 | 36 | ||
| HEV-HQ-200 | 200A | 1800 | 8300 | 41 | ||
| HEV-HQ-225 | 225A | 4600 | 23000 | 39 | HZ4 |
Torque recomendado do parafuso de montagem M10 20N·m |
| HEV-HQ-250 | 250A | 6250 | 32100 | 41 | ||
| HEV-HQ-275 | 275A | 7800 | 40000 | 46 | ||
| HEV-HQ-300 | 300A | 9600 | 49000 | 52 | ||
| HEV-HQ-325 | 325A | 13500 | 63000 | 54 | ||
| HEV-HQ-350 | 350A | 14000 | 72000 | 59 | ||
| HEV-HQ-400 | 400A | 18500 | 95500 | 66 | ||
| HEV-HQ-450 | 450A | 24000 | 125000 | 75 | HZ5 | |
| HEV-HQ-500 | 500A | 28500 | 147000 | 84 | ||
| HEV-HQ-600 | 600A | 40500 | 203000 | 108 | ||
| HEV-HQ-700 | 700A | 54000 | 295000 | 122 | HZ6 |
Parafuso de montagem M12 torque recomendado 28N·m |
| HEV-HQ-800 | 800A | 75000 | 406000 | 130 | ||
| HEV-HQ-1000 | 1000A | 90000 | 430000 | 146 | HZ7 | |
| HEV-HQ-1200 | 1200A | 120000 | 590000 | 180 | ||
Lista de produtos:
1. Fusível automático de alta tensão (Série EV, Série HEV, HEN, Série BS88, Série MEV)
2. Fusível Automático de Baixa Tensão (Série DNN, Série DFN, Série DKN)
3. Fusível da bateria de armazenamento de energia (Série MEV)
4. Fusível de energia (série HEV, série BS88, série HH)
5. Fusível solar fotovoltaico (10*38,14*51,10*85,10*38 espera,14*51 espera,10*85 espera, série baioneta quadrada)
6. Fusível da pilha de carregamento (Série HEV, Série EV, Série HDP)
7. Fusível de telecomunicações 5G (Série HR70/HRP70)
8. Série de fusíveis padrão britânico (BS1362/BS646)
9. Fusível eletrônico (série 3,6*10, série 5*20, série 6*30, invólucro quadrado)
10. Fusível de alta tensão (série HD501/HDP501, HD601-619/HDP601-619, série 10*38)
11. Blocos de fusíveis e porta-fusíveis
12. Acessórios para fusíveis (peças) (fio de fusível, tampa de cobre, tubo de cerâmica, tubo de fibra)
13. Equipamento de produção de fusíveis
14. Outros equipamentos automáticos não padronizados
Por que escolher o fusível Dissmann?
1. A Dissmann é fornecedora da BYD.
2. Obteve UL,UR,ASTA,VDE,TUV,PSB,CCC,CQC,ROHS e Patentes.
3. IATF16949,ISO9001,ISO14001 completo.
4. Somos um laboratório terceirizado autorizado pela UL e TUV.
5. Material do núcleo - Fuse Wire fabricado por nós.
6. Os fusíveis são de produção automatizada.300K BS Fusíveis / dia.
7. Equipamentos de automação completa produzidos por nós.
8. A equipe de engenheiros sênior vem de uma empresa famosa.
9. Fusível automotivo completo.
10. Empresas Nacionais de Alta Tecnologia.
