Detalhes do produto:
|
| Material: | Cerâmico | Certificação: | UL |
|---|---|---|---|
| Tipo de proteção: | AR | Quebrando a capacidade: | DC20KA/AC100KA |
| Realçar: | Fusível do veículo elétrico de DC750V,Fusível de rompimento alto da capacidade de EV |
||
Esta série de produtos é tipo redondo fusíveis do parafuso do tubo, que têm as características do tamanho pequeno, da fusão rápida, de baixo I2t, da confiança alta, etc. É para breve - circuito apropriado e proteção alternativa do conversor de frequência, o retificador, o inversor, vária fonte de alimentação e o outro equipamento do semicondutor, assim como a bateria do poder, o motor, o capacitor, o fio e o outro equipamento e dispositivos. Este produto tem a boas resistência da vibração e retardação da chama, e é apropriado para o trânsito do trilho, os veículos motorizados e as outras aplicações do ambiente da vibração.
Fusível da série de 1.DC750V EV-P-Q (corrente avaliado: 10A-500A, tipo da proteção: AR, quebrando a capacidade: DC20KA/AC100KA)

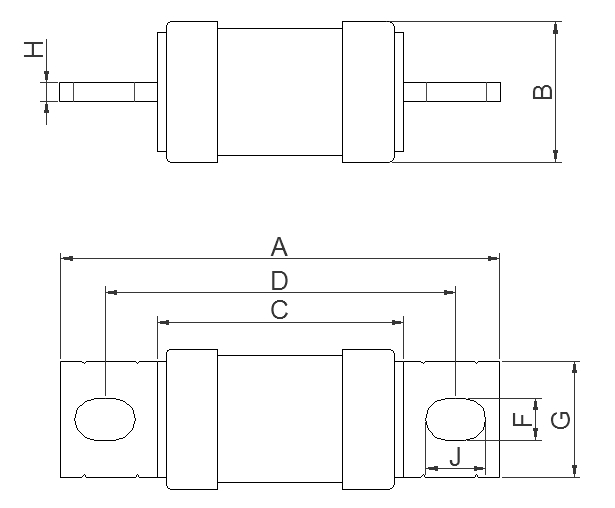

| Modelo | Código do tamanho | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-P-Q | VP1 | 109 | 30,4 | 68,5 | 90 | 9 | 25 | 4 | 13 |
| VP2 | 129,5 | 37,3 | 65,5 | 98,5 | 11 | 25 | 6 | 15 | |
| VP3 | 155,5 | 53,5 | 91,2 | 125,3 | 12,5 | 40 | 6 | 20 |
Tipo de produto:
| Modelo | Corrente avaliado | ² t de I (² s de A) | Consumo de potência | Código do tamanho | Instale | |
| Pre-arco | Fusão | W | ||||
| EV-P-Q-30 | 30 | 450 | 950 | 9 | VP1 | O parafuso de montagem M8 recomendou o torque 11N·m |
| EV-P-Q-40 | 40 | 750 | 1800 | 11 | ||
| EV-P-Q-50 | 50 | 1250 | 2800 | 13 | ||
| EV-P-Q-60 | 60 | 1800 | 4700 | 15 | ||
| EV-P-Q-70 | 70 | 2400 | 6300 | 17 | ||
| EV-P-Q-80 | 80 | 3000 | 8500 | 20 | ||
| EV-P-Q-100 | 100 | 4800 | 12000 | 22 | ||
| EV-P-Q-125 | 125 | 1300 | 23800 | 22 | VP2 | O parafuso de montagem M10 recomendou o torque 20N·m |
| EV-P-Q-150 | 150 | 1550 | 34000 | 25 | ||
| EV-P-Q-175 | 175 | 1800 | 46500 | 30 | ||
| EV-P-Q-200 | 200 | 2450 | 55000 | 34 | ||
| EV-P-Q-250 | 250 | 4300 | 95000 | 42 | ||
| EV-P-Q-300 | 300 | 6200 | 142000 | 50 | ||
| EV-P-Q-350 | 350 | 9150 | 200000 | 60 | ||
| EV-P-Q-400 | 400 | 12300 | 260000 | 69 | ||
| EV-P-Q-350 | 350 | 59000 | 158000 | 65 | ||
| EV-P-Q-400 | 400 | 77000 | 205000 | 80 | ||
| EV-P-Q-450 | 450 | 96000 | 269000 | 95 | VP3 | O parafuso de montagem M12 recomendou o torque 28N·m |
| EV-P-Q-500 | 500 | 118000 | 328000 | 110 | ||
| EV-P-Q-600 | 600 | 175000 | 471000 | 115 | ||
| EV-P-Q-800 | 800 | 302000 | 800000 | 140 | ||
Fusível da série de 1.DC1000V EV-J-Q (corrente avaliado: 10A-800A, tipo da proteção: AR, quebrando a capacidade: DC20KA/AC100KA)
| Modelo | Código do tamanho | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-J-Q | VJ1 | 116 | 30,4 | 75,5 | 97 | 9 | 25 | 4 | 13 |
| VJ2 | 139,75 | 37,3 | 75,75 | 108,75 | 11 | 25 | 6 | 15 | |
| VJ3-1 | 148 | 53,5 | 90,1 | 117,9 | 12,5 | 40 | 8 | 20 | |
| VJ3-2 | 173 | 53,5 | 114,7 | 143 | 12,5 | 40 | 6 | 20 |
Tipo de produto:
| Modelo | A atual avaliado | ² t de I (² s de A) |
Consumo de potência W |
Código do tamanho |
Instale | |
| Pre-arco | Fusão | |||||
| EV-J-Q-30 | 30 | 120 | 850 | 5,0 | VJ1 |
O parafuso de montagem M8 recomendou o torque 11N·m |
| EV-J-Q-40 | 40 | 300 | 1700 | 7,5 | ||
| EV-J-Q-50 | 50 | 450 | 2500 | 10,0 | ||
| EV-J-Q-60 | 60 | 620 | 3600 | 12,5 | ||
| EV-J-Q-70 | 70 | 850 | 5600 | 14 | ||
| EV-J-Q-80 | 80 | 1100 | 6600 | 15,5 | ||
| EV-J-Q-90 | 90 | 1850 | 10600 | 17 | ||
| EV-J-Q-100 | 100 | 2300 | 12000 | 18 | ||
| EV-J-Q-125 | 125 | 3400 | 21000 | 20 | ||
| EV-J-Q-150 | 150 | 4800 | 25000 | 25 | ||
| EV-J-Q-175 | 175 | 9200 | 40000 | 30 | VJ2 |
O parafuso de montagem M10 recomendou o torque 20N·m |
| EV-J-Q-200 | 200 | 15000 | 60000 | 34 | ||
| EV-J-Q-225 | 225 | 19000 | 105000 | 40 | ||
| EV-J-Q-250 | 250 | 23500 | 113000 | 43 | ||
| EV-J-Q-275 | 275 | 24800 | 128000 | 48 | ||
| EV-J-Q-300 | 300 | 26000 | 155000 | 52 | ||
| EV-J-Q-325 | 325 | 32700 | 175000 | 56 | ||
| EV-J-Q-350 | 350 | 40000 | 223000 | 60 | VJ3-1 |
O parafuso de montagem M12 recomendou o torque 28N·m |
| EV-J-Q-400 | 400 | 56000 | 290000 | 65 | ||
| EV-J-Q-450 | 450 | 78000 | 390000 | 80 | ||
| EV-J-Q-500 | 500 | 105000 | 490000 | 90 | ||
| EV-J-Q-600 | 600 | 165000 | 560000 | 105 | VJ3-2 | |
| EV-J-Q-800 | 800 | 420000 | 870000 | 175 | ||
As aplicações do fusível de EV:
