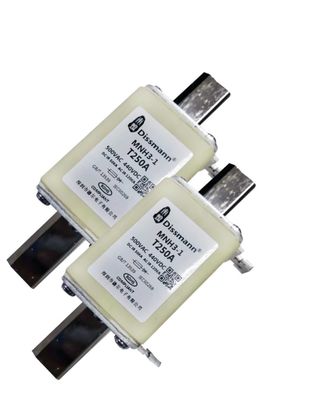

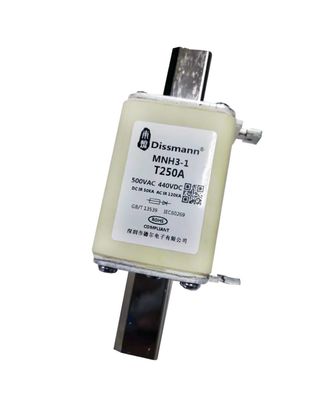

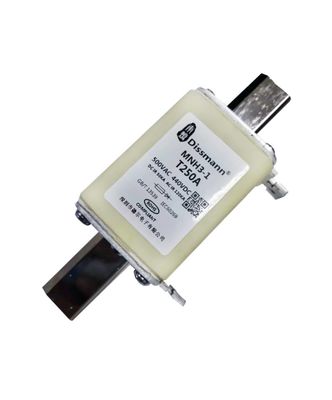

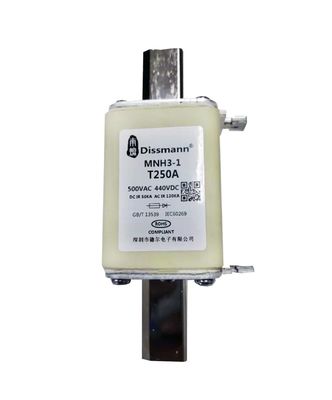

O fusível automotivo de alta tensão da tubulação da fibra, fusível 250a CCC do Nh certificou

Fusível de quebra alto da capacidade do fusível automotivo de alta tensão do NH do fusível

Material:
Númeno: tubulação da fibra
Pinos: Liga

Características:
Fusível industrial do poder
Fusível ofIndustrial do poder de muitos tipos
Avaliação atual: 250A.
Avaliação da tensão: 500VAC/440VDC

Quebrando a capacidade: DC50KA/AC120KA

Apresentação do produto:

Tensão avaliado 额定电压	AC500V/DC440V 或低于	Tipo proteção 保护类别	AR
额定电流 atual avaliado	6A-630A	Quebrando a capacidade 分断能力	AC500V/120kA DC440V/50kA (时间常数 15-20ms)
Cumpra a exigência 符合要求	UL248-13, IEC60269.4 指令 de RoHS do 欧盟和	Observações 备注



dimensões do 产品外形尺寸 (milímetro) /Overall do produto (milímetros)



	MNH3-00	MNH3-1	MNH3-2	MNH3-3
a1	7.85±1.5	135±2.5	150±2.5	150±2.5
a20-5	54	72	72	72
a3	45±1.5	62±2.5	62±2.5	62±2.5
f (máximo)	15	15	15	18
b±0.2	15	20	25	32
e1±3	57	62	72	82
e2	29±1	48±2	58±2	67±3





tipo do 产品型号 /Product



Modelo 型号	Corrente avaliado 额定电流 A	I2 t (A2 s)		Dissipação de poder 功耗 W	Código do tamanho 尺寸代码
		弧前	总
MNH3-00-T6A	6	14	137	1,7	00
MNH3-00-T10A	10	60	280	2
MNH3-00-T16A	16	280	960	3,1
MNH3-00-T20A	20	580	2200	3,3
MNH3-00-T25A	25	1050	3900	3,5
MNH3-00-T32A	32	2050	5900	4,1
MNH3-00-T40A	40	3800	9700	4,9
MNH3-00-T50A	50	5200	13500	5,3
MNH3-00-T63A	63	6600	20500	6,3
MNH3-00-T80A	80	10500	30500	6,9
MNH3-00-T100A	100	19500	59000	8,5
MNH3-00-T125A	125	39500	119000	9,5
MNH3-00-T160A	160	72000	192000	11,5
MNH3-1-T80A	80	9900	29800	7,8	1
MNH3-1-T100A	100	19000	55000	9,6
MNH3-1-T125A	125	39000	11800	11,5
MNH3-1-T160A	160	69000	185000	12,8
MNH3-1-T200A	200	119000	260000	15
MNH3-1-T224A	224	169000	390000	17
MNH3-1-T250A	*250	240000	498000	20
MNH3-2-T125A	125	39000	118000	12	2
MNH3-2-T160A	160	68000	175000	13,5
MNH3-2-T200A	200	99000	250000	16
MNH3-2-T224A	224	155000	380000	17,5
MNH3-2-T250A	*250	220000	485000	21
MNH3-2-T300A	300	340000	750000	24
MNH3-2-T315A	315	380000	860000	25
MNH3-2-T355A	355	525000	1170000	28
MNH3-3-T400A	400	720000	1550000	31
MNH3-3-T315A	315	380000	860000	25	3
MNH3-3-T355A	355	510000	1150000	29
MNH3-3-T400A	*400	720000	1650000	31
MNH3-3-T425A	425	885000	1980000	34
MNH3-3-T500A	*500	1240000	2950000	38
MNH3-3-T630A	630	1820000	5300000	44
