Detalhes do produto:
|
| Material:: | Cerâmico | Cor:: | branco |
|---|---|---|---|
| Tensão avaliado:: | 500vac | Corrente avaliado:: | 630A |
| Quebrando a capacidade:: | AC100KA | Padrão:: | UL248-13、 ROHS DO、 IEC60269.4 |
| Uso:: | armário industrial da fonte de alimentação, proteção do semicondutor | Palavra-chave:: | Fusível industrial do poder |
| Realçar: | Tipo fusível do NH de HRC,tipo fusível de 630A NH de HRC,Tipo fusível do nh do armário da fonte de alimentação |
||

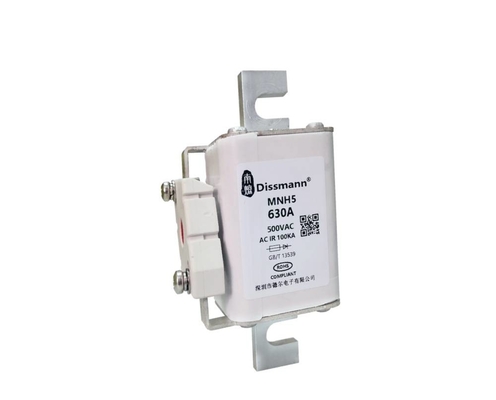

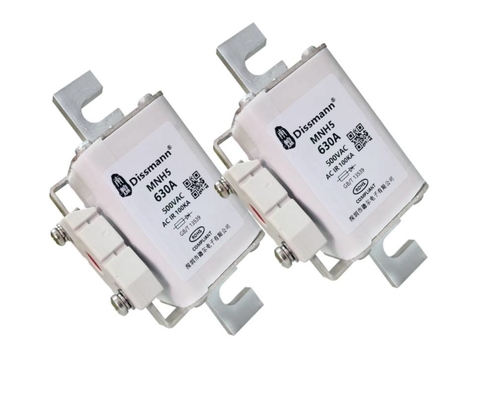

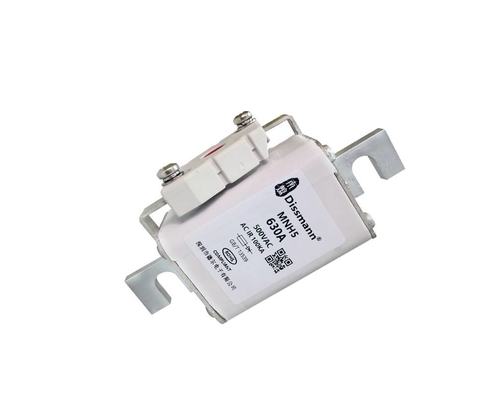

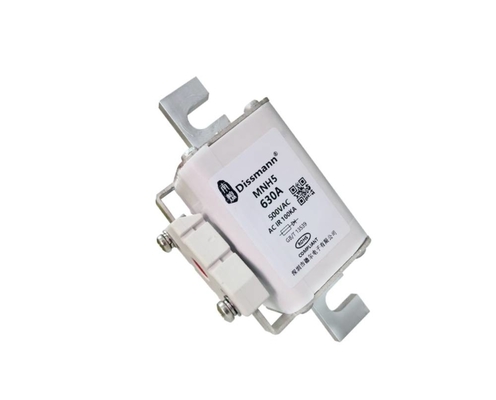

Tipo fusível de quebra alto do NH da C.A. do fusível de cartucho 500volt do fusível da capacidade do fusível
Material:
Númeno: tubulação da fibra
Pinos: Liga
Apresentação do produto:
|
Tensão avaliado 额定电压 |
AC690V/DC440V 或低于 |
Tipo proteção 保护类别 |
AR |
| 额定电流 atual avaliado | 500A-1250A |
Quebrando a capacidade 分断能力 |
AC690V/100kA DC440V/50kA (时间常数 15-20ms) |
|
Cumpra a exigência 符合要求 |
UL248-13, IEC60269.4 指令 de RoHS do 欧盟和 |
Observações 备注 |
dimensões do 产品外形尺寸 (milímetro) /Overall do produto (milímetros)
| 尺码 | A (máximo) | B±2.5 | C±1.5 | D±1.5 | E (máximo) | F (máximo) | K | H±0.2 | G±0.5 |
| 4 | 90 | 150 | 100 | 100 | 120 | 25 | 62±2.5 | 8 | 16 |
| 4a (500-1250A) | 90 | - | 100 | 100 | 120 | 30 | 84±3 | 6 | - |
tipo do 产品型号 /Product
|
Modelo 型号 |
Corrente avaliado 额定电流 A |
I2t(A2s) |
Dissipação de poder 功耗 W |
Código do tamanho 尺寸代码 |
|
| 弧前 | 总 | ||||
| MNH5-G500A | 500 | 975 | 2250 | 60 |
4
|
| MNH5-G630A | 630 | 1732 | 4520 | 70 | |
| MNH5-G800A | 800 | 3150 | 8725 | 90 | |
| MNH5-G1000A | 1000 | 5665 | 15700 | 100 | |
| MNH5-G1250A | 1250 | 12100 | 28300 | 110 | |
| MNH5-AG500A | 500 | 975 | 2250 | 60 |
4a |
| MNH5-AG630A | 630 | 1732 | 4520 | 70 | |
| MNH5-AG800A | 800 | 3150 | 8725 | 90 | |
| MNH5-AG1000A | 1000 | 5665 | 15700 | 100 | |
| MNH5-AG1250A | 1250 | 12100 | 28300 | 110 | |
