Detalhes do produto:
|
| Material: | Cerâmico | Cor: | branco |
|---|---|---|---|
| Tensão avaliado: | 1000VDC | Corrente avaliado: | 250A |
| Quebrando a capacidade: | 、 DC20KA DE AC100KA | Padrão: | UL248-20、 ROHS DO、 JASO-D622 DO、 ISO8820 |
| Uso: | Sistema do armazenamento de energia, picovolt, inversor | Palavra-chave: | Fusível do sistema do armazenamento de energia |
| Realçar: | Fusível de alta tensão da C.C. de DC20KA,Fusível do sistema do armazenamento de energia de Dissmann,Fusível cerâmico do sistema do armazenamento de energia |
||

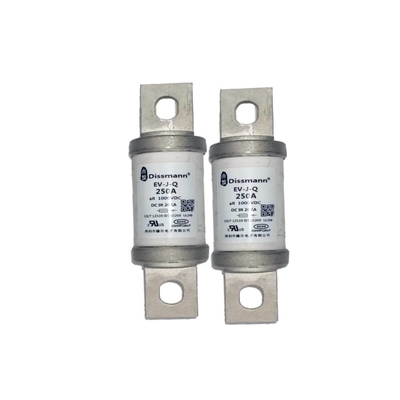

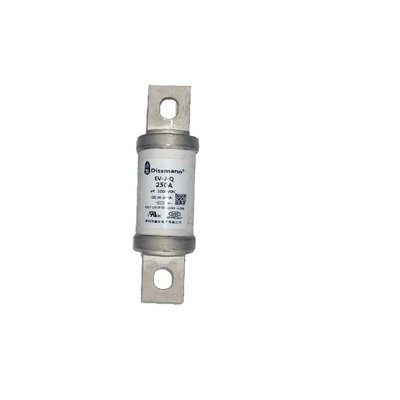

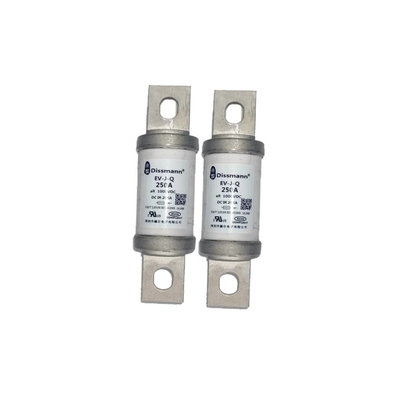

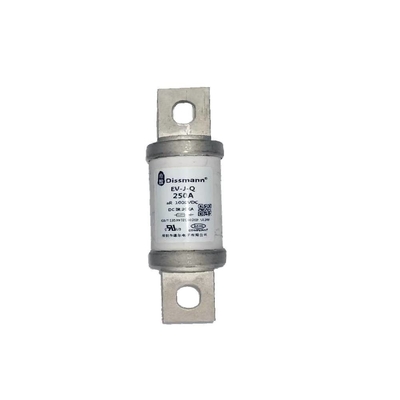

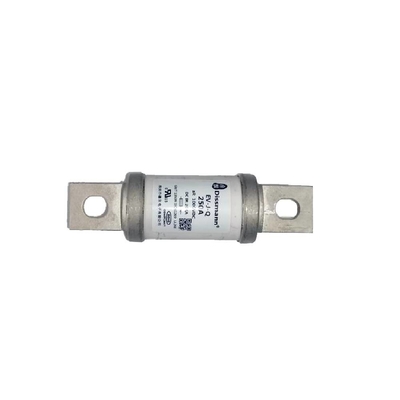

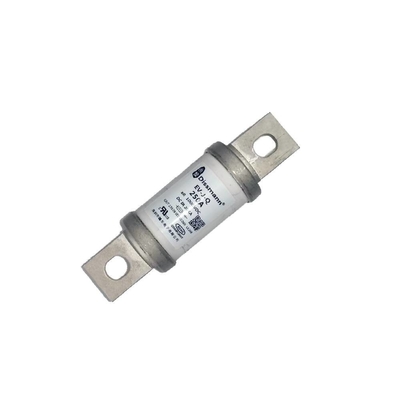

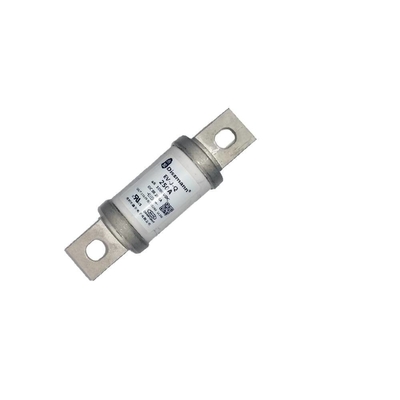

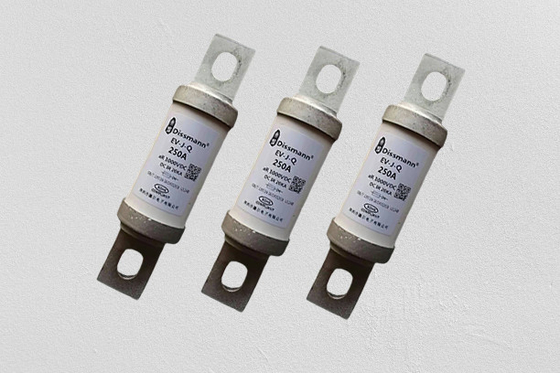

O fusível EV do sistema do armazenamento de energia funde o fusível alto do KA do fusível DC20 da C.C. de Voltaeg
Material:
Númeno: Cerâmico
Pinos: Liga de cobre
Apresentação do produto:
|
Tensão avaliado 额定电压 |
AC/DC1000V |
Tipo proteção 保护类别 |
AR |
| 额定电流 atual avaliado | 10A-800A |
Quebrando a capacidade 分断能力 |
AC100KA, DC20KA |
|
Cumpra a exigência 符合要求 |
UL248-20, ISO8820, JASO-D622, 指令 de RoHS do 欧盟和 |
Observações 备注 |
UL |
dimensões do 产品外形尺寸 (milímetro) /Overall do produto (milímetros)
| 型号 | 尺寸代码 | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-J-Q | VJ1 | 116 | 30,4 | 75,5 | 97 | 9 | 25 | 4 | 13 |
| VJ2 | 139,75 | 37,3 | 75,75 | 108,75 | 11 | 25 | 6 | 15 | |
| VJ3-1 | 148 | 53,5 | 90,1 | 117,9 | 12,5 | 40 | 8 | 20 | |
| VJ3-2 | 173 | 53,5 | 114,7 | 143 | 12,5 | 40 | 6 | 20 |
tipo do 产品型号 /Product
| 型号 modelo | 额定电流 atual avaliado A | ² t de I (² s de A) |
Consumo de potência 功率损耗 W |
Código do tamanho 尺寸代码 |
Instale o 安装 | |
| 弧前 | 熔断 | |||||
| EV-J-Q-30 | 30 | 120 | 850 | 5,0 | VJ1 |
O parafuso de montagem M8 recomendou o torque 11N·m 推荐扭矩 11N do 安装螺栓 M8·m |
| EV-J-Q-40 | 40 | 300 | 1700 | 7,5 | ||
| EV-J-Q-50 | 50 | 450 | 2500 | 10,0 | ||
| EV-J-Q-60 | 60 | 620 | 3600 | 12,5 | ||
| EV-J-Q-70 | 70 | 850 | 5600 | 14 | ||
| EV-J-Q-80 | 80 | 1100 | 6600 | 15,5 | ||
| EV-J-Q-90 | 90 | 1850 | 10600 | 17 | ||
| EV-J-Q-100 | 100 | 2300 | 12000 | 18 | ||
| EV-J-Q-125 | 125 | 3400 | 21000 | 20 | ||
| EV-J-Q-150 | 150 | 4800 | 25000 | 25 | ||
| EV-J-Q-175 | 175 | 9200 | 40000 | 30 | VJ2 |
O parafuso de montagem M10 recomendou o torque 20N·m 推荐扭矩 20N do 安装螺栓 M10·m |
| EV-J-Q-200 | 200 | 15000 | 60000 | 34 | ||
| EV-J-Q-225 | 225 | 19000 | 105000 | 40 | ||
| EV-J-Q-250 | 250 | 23500 | 113000 | 43 | ||
| EV-J-Q-275 | 275 | 24800 | 128000 | 48 | ||
| EV-J-Q-300 | 300 | 26000 | 155000 | 52 | ||
| EV-J-Q-325 | 325 | 32700 | 175000 | 56 | ||
| EV-J-Q-350 | 350 | 40000 | 223000 | 60 | VJ3-1 |
O parafuso de montagem M12 recomendou o torque 28N·m 推荐扭矩 28N do 安装螺栓 M12·m |
| EV-J-Q-400 | 400 | 56000 | 290000 | 65 | ||
| EV-J-Q-450 | 450 | 78000 | 390000 | 80 | ||
| EV-J-Q-500 | 500 | 105000 | 490000 | 90 | ||
| EV-J-Q-600 | 600 | 165000 | 560000 | 105 | VJ3-2 | |
| EV-J-Q-800 | 800 | 420000 | 870000 | 175 | ||
