Detalhes do produto:
|
| Característica: | fusível ativo rápido | Tensão avaliado: | DC750V |
|---|---|---|---|
| Corrente avaliado: | 6A-700A | Tipo proteção: | AR |
| Quebrando a capacidade: | DC20KA | ||
| Realçar: | Fusíveis BS88 padrão britânicos,Fusíveis padrão britânicos de DC750V,Fusível de alta velocidade da proteção do semicondutor |
||

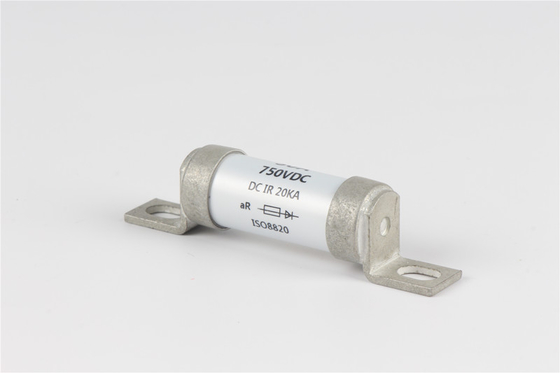

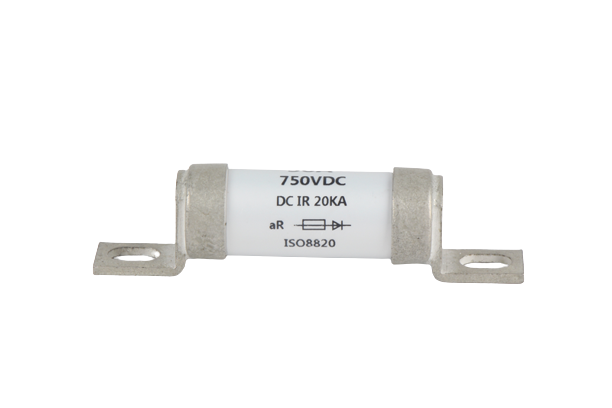

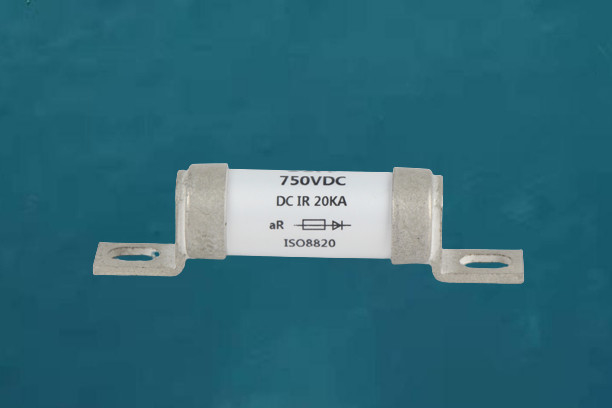

O padrão britânico funde o fusível de quebra alto da capacidade da série de BS88-HBD
O general de alta velocidade dos fusíveis da série DC750V 6A-700A de Dissmann BS88-HBD aplica-se para proteger as peças do semicondutor do controlador do equipamento.
Os fusíveis padrão de Brithish da série de BS88-HBD cumprem com o RoHS complacente e o halogênio livre, e o UL certificado 248-20, ISO 8820, JAS0-D622, GB/T13539.
Introdução de produto
1. Forma e dimensões de montagem dos fusíveis da série de BS88-HBD:
2. A classificação modelo de acordo com BS88 funde a corrente avaliado:
|
Número |
Modelo |
Código do produto |
Corrente avaliado (a) |
² t de I (segundo do ² de A) |
Consumo de potência (W) |
|
| 弧前 | 熔断 | |||||
| 1 | CPL/CTL | HBD-6CPL/HBD-6CTL | 6 | 2,0 | 13,0 | 1,9 |
| HBD-10CPL/HBD-10CTL | 10 | 7,1 | 47,2 | 2,9 | ||
| HBD-12CPL/HBD-12CTL | 12 | 10,2 | 65,9 | 2,9 | ||
| HBD-16CPL/HBD-16CTL | 16 | 16,3 | 107,8 | 6,8 | ||
| HBD-20CPL/HBD-20CTL | 20 | 32,4 | 215,6 | 6,8 | ||
| 2 | EPL/ETL | HBD-16EPL/HBD-16ETL | 16 | 25,6 | 130,5 | 3,0 |
| HBD-20EPL/HBD-20ETL | 20 | 40,0 | 225,0 | 3,5 | ||
| HBD-25EPL/HBD-25ETL | 25 | 25,3 | 255,0 | 6,8 | ||
| HBD-32EPL/HBD-32ETL | 32 | 31,7 | 346,5 | 11,0 | ||
| HBD-35EPL/HBD-35ETL | 35 | 51,5 | 495,0 | 11,0 | ||
| HBD-40EPL/HBD-40ETL | 40 | 104,0 | 903,0 | 8,9 | ||
| HBD-45EPL/HBD-45ETL | 45 | 106,5 | 1110,0 | 10,0 | ||
| HBD-50EPL/HBD-50ETL | 50 | 118,5 | 1290,0 | 11,0 | ||
| HBD-56EPL/HBD-56ETL | 56 | 137 | 1530 | 13,7 | ||
| HBD-63EPL/HBD-63ETL | 63 | 168 | 1978 | 15,6 | ||
| HBD-80EPL/HBD-80ETL | 80 | 353 | 3890 | 18,0 | ||
| HBD-100EPL/HBD-100ETL | 100 | 1200 | 4350 | 17,0 | ||
| 3 | HPL/HTL | HBD-32HPL/HBD-32HTL | 32 | 108 | 13000 | 10,5 |
| HBD-40HPL/HBD-40HTL | 40 | 165 | 2100 | 13,0 | ||
| HBD-50HPL/HBD-50HTL | 50 | 260 | 3350 | 16,0 | ||
| HBD-63HPL/HBD-63HTL | 63 | 480 | 6000 | 19,0 | ||
| HBD-80HPL/HBD-80HTL | 80 | 900 | 11200 | 22,8 | ||
| HBD-100HPL/HBD-100HTL | 100 | 1460 | 18500 | 28,0 | ||
| HBD-125HPL/HBD-125HTL | 125 | 2400 | 30200 | 34,5 | ||
| HBD-160HPL/HBD-160HTL | 160 | 4300 | 54000 | 37,5 | ||
| HBD-200HPL/HBD-200HTL | 200 | 8100 | 101000 | 40,0 | ||
| 4 | EEPL/EETL | HBD-90EEPL/HBD-90EETL | 90 | 492 | 4510 | 19,0 |
| HBD-110EEPL/HBD-110EETL | 110 | 605 | 6565 | 26,5 | ||
| HBD-140EEPL/HBD-140EETL | 140 | 1060 | 11880 | 34,0 | ||
| HBD-160EEPL/HBD-160EETL | 160 | 1470 | 16490 | 38,2 | ||
| 5 | SML/STL | HBD-180SML/HBD-180STL | 180 | 1358 | 13230 | 39,0 |
| HBD-200SML/HBD-200STL | 200 | 2548 | 17760 | 40,0 | ||
| HBD-225SML/HBD-225STL | 225 | 3552 | 25200 | 42,8 | ||
| HBD-250SML/HBD-250STL | 250 | 4990 | 3560 | 47,5 | ||
| HBD-280SML/HBD-280STL | 280 | 6860 | 51000 | 48,2 | ||
| HBD-315SML/HBD-315STL | 315 | 9760 | 71600 | 54,5 | ||
| HBD-350SML/HBD-350STL | 350 | 14100 | 96600 | 55,6 | ||
| HBD-400SML/HBD-400STL | 400 | 18500 | 125000 | 58,0 | ||
|
6
|
SMML/STTL
|
HBD-400SMML/HBD-400STTL | 400 | 9680 | 69600 | 83,9 |
| HBD-450SMML/HBD-450STTL | 450 | 14000 | 94800 | 90,0 | ||
| HBD-500SMML/HBD-500STTL | 500 | 19200 | 136500 | 99,8 | ||
| HBD-550SMML/HBD-550STTL | 550 | 27600 | 195650 | 100,3 | ||
| HBD-630SMML/HBD-630STTL | 630 | 40800 | 272800 | 101,9 | ||
| HBD-700SMML/HBD-700STTL | 700 | 54000 | 373800 | 119,2 | ||
Dê-lhe boas-vindas para obter mais informação do padrão britânico funde o fusível da série BS88, nós fornecê-lo-emos os serviços rápidos e eficientes e os produtos de alta qualidade do fusível.
