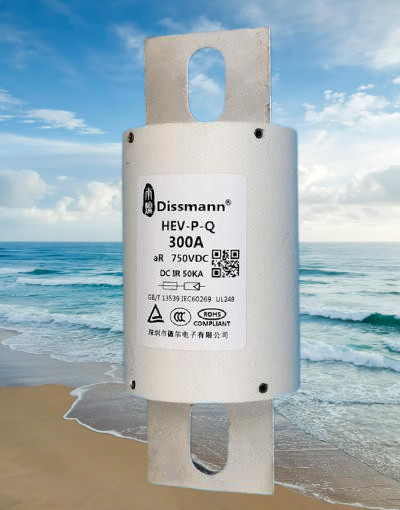

Uso de fusível de alta velocidade semicondutor DC750V para alimentação de carregador EV

Fornecimento de fusíveis semicondutores DC750V na China

Informações básicas do fusível DC750V

Tensão nominal: DC750V ou inferior

Corrente nominal: 40A/ 50A/ 60A/ 70A/ 80A/ 125A/ 150A/ 200A/ 250A/ 300A

Grau de proteção: aR;

Capacidade de interrupção: DC50kA (constante de tempo≤15ms)

Instalação: Parafuso

Aplicação do fusível DC750V

Esta série de produtos são fusíveis de conexão de instalação de parafuso de tubo redondo, com tamanho pequeno, baixo I²t, características de alta capacidade de quebra e outras características.Aplicável ao conversor de frequência, retificador, inversor, vários tipos de fonte de alimentação e outros equipamentos semicondutores, e bateria de energia, motor elétrico, capacitor, cabo e equipamento ou proteção contra curto-circuito e backup de componentes.Este produto tem boa resistência à vibração e desempenho retardador de chama.Adequado para aplicações em ambientes de vibração, como trânsito ferroviário e veículos motorizados.

Estrutura do fusível semicondutor

O material boby principal é o tubo de fibra, o fio do fusível consiste em cobre ou prata e a tampa da extremidade é feita de revestimento de estanho de liga de cobre.

Dimensão do fusível semicondutor, escolha o tamanho de acordo com a corrente nominal.

HF1: faixa de corrente nominal de 5A~80A

HF2: faixa de corrente nominal de 90A~150A

HF3: faixa de corrente nominal de 175A ~ 325A

HF4: faixa de corrente nominal de 350A~500A

HF5: faixa de corrente nominal de 600A~800A

Altitude

Condição de uso normal

Altitude não é mais do que 2000m.

Condição de Uso Admissível

2000m – 4500m.

Correção do parâmetro de mudança de altitude: Alta altitude causa principalmente deterioração do isolamento, deterioração das condições de dissipação de calor, mudança de pressão do ar.

Quando a altitude aumenta 100m, a temperatura de Fuse aumenta 0,1-0,5k.

Quando a altitude sobe 100m, a temperatura ambiente cai em média 0,5k.

Condições normais, usando fusível em ambiente aberto, podem negligenciar a altitude que afeta a corrente nominal, ainda use como condição padrão.Se estiver acima de 40°C, é necessário reduzir a classificação da corrente nominal.Quando a altitude subir 1000m, a corrente nominal diminui 2% - 5%.

Nota: Na mesma série de dimensões, a corrente nominal máxima adota uma taxa de redução de capacidade mais alta, a corrente nominal mais baixa usa uma taxa de redução de capacidade mais baixa.Influência da altitude na resistência do isolamento do ar (resistência à ruptura).

Efeito da altitude na resistência dielétrica do ar (resistência à ruptura)

Quando a altitude aumenta, a resistência do isolamento do ar diminui.Entre 2000 - 4500 metros, quando a altitude sobe 1000m, a corrente nominal diminui 12-15%.Referência a GB/T16935.1, Corrija a lacuna de isolamento de acordo.

A distância de isolamento entre os terminais do fusível é geralmente muito maior do que GB/T16935.1, Tabela A1 e A2 Folga de isolamento exigida por padrão.Exceto para fusíveis individuais de menor volume, não é necessário verificar folga de isolação.

Folga de isolamento entre o cinto de fusíveis e outras estruturas energizadas e para o solo, o usuário precisa considerar o impacto da altitude.

Perguntas frequentes

Pergunta 1: Como escolher um fusível?

Resposta: No início, enviaremos a você um formulário de inscrição real do cliente. Geralmente, precisamos limpar seu campo de aplicação, corrente operacional e tensão operacional, métodos de instalação, requisitos de certificação e outros requisitos de parâmetros.
