Detalhes do produto:
|
| Material: | cerâmica | Cor: | Branco |
|---|---|---|---|
| Corrente Nominal: | 5A~800A | Tensão nominal: | AC/DC1000V |
| Capacidade de interrupção: | AC100KA/DC30KA | Tipo de proteção: | aR |
| Inscrição: | Carregador EV, sistema de armazenamento de energia, armazenamento de energia da bateria | ||
| Realçar: | Fusível da proteção da bateria de HEV,Dois Wheeler Battery Protection Fuse,Fusível da proteção da bateria M10 |
||

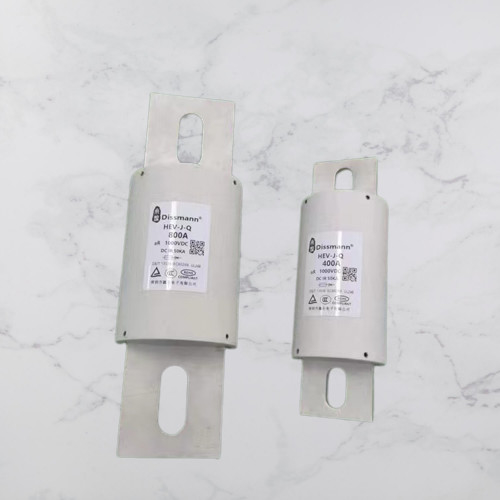

A utilização do fusível de HEV principal para protege a bateria do carregador de EV
Feature&Benefits do fusível de HEV
Avaliação atual: 5A~800A
Avaliação da tensão: AC/DC1000V ou mais baixo
Avaliação de interrupção: AC100KA/DC30KA em 1000VDC/AC
Constante de tempo: ≤15ms
Aprovações: UL248-20, ISO8820, JASO-D622, TUV
Ambiental: RoHS complacente
País de origem: China
Dados da característica do fusível de 300 ampères
| Modelo | Atual avaliado (A) | queda 100% de tensão (milivolt) | Código do tamanho | A instalação |
| HEV-J-Q-300 | 300 | 298 | HF3 |
Parafuso de montagem M10, Recomende Torque: 21N.m |
Aplicação
É apropriado para procura um caminho mais curto e proteção alternativa de dispositivos de semicondutor tais como conversores de frequência, retificadores, inversores, várias fontes de alimentação, assim como baterias do poder, motores, capacitores, fios e outros equipamento e dispositivos. Este produto tem boas propriedades antivibração e do chama-retardador, e é apropriado para aplicações em ambientes da vibração tais como o trânsito do trilho e os veículos motorizados. Procurar um caminho mais curto fusíveis da proteção especialmente para veículos elétricos puros e os veículos elétricos híbridos, projetados especialmente para a bateria do poder do veículo elétrico puro e do veículo híbrido, fornecem as bases do fusível personalizadas especialmente para ambientes automotivos ásperos.
Dimensão do fusível de EV no milimeter
| Código do tamanho | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13,5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12,5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10,5 | 25 | 6 | 20,7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10,5 | 38 | 6 | 20,7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13,5 | 50 | 10 | 33 |
Código do tamanho
HT1: 5A-80A, parafuso M8 de Mouting recomendou o torque 11N·m
HT2: 90A-150A, parafuso M8 de Mouting recomendou o torque 11N·m
HT3: 175A-325A, parafuso M10 de Mouting recomendou o torque 20N·m
HT4: 350A-500A, parafuso M10 de Mouting recomendou o torque 20N·m
HT5: 600A-800A, parafuso M12 de Mouting recomendou o torque 28N·m
FAQ
Pergunta: Como selecionar a corrente do fusível?
Resposta: Geralmente, nós calcularemos nosso fusível atual avaliado de acordo com 1,5 vezes da corrente de funcionamento real do cliente.
