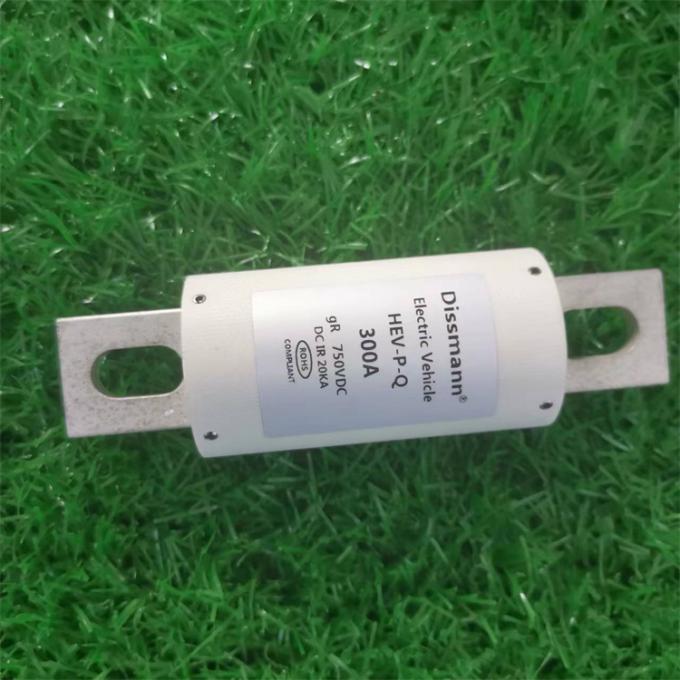

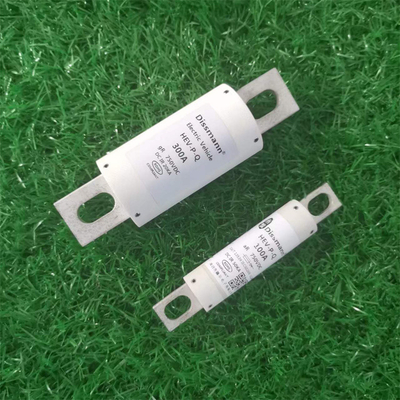

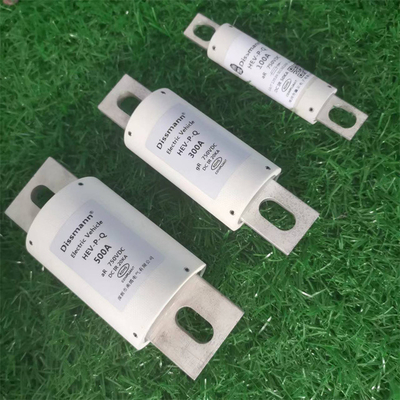

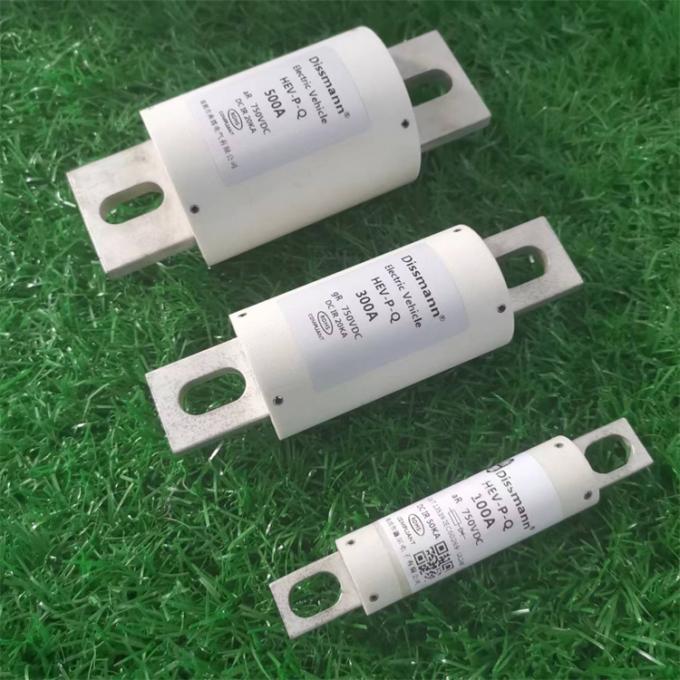

Fusível de alta tensão da tubulação branca da fibra para o sistema do armazenamento de energia

Fusível de alta tensão da tubulação branca da fibra para o sistema do armazenamento de energia
Fusível de alta tensão da tubulação branca da fibra para o sistema do armazenamento de energia Fusível de alta tensão da tubulação branca da fibra para o sistema do armazenamento de energia

Imagem Grande :  Fusível de alta tensão da tubulação branca da fibra para o sistema do armazenamento de energia

Detalhes do produto:
Lugar de origem: China
Marca: Dissmann
Certificação: UL248-20、ISO8820、JAS0-D622、RoHS
Número do modelo: HEV-P-Q-700
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100 unidades
Preço: Negotiable
Detalhes da embalagem: Embalagem de papelão padrão
Tempo de entrega: 5-8 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 100
Contato

Fusível de alta tensão da tubulação branca da fibra para o sistema do armazenamento de energia

descrição
Tensão nominal: AC690V/DC750V Corrente Nominal: 5A-800A
Tipo de proteção: aR Capacidade de interrupção: AC100KA/ DC50KA (tempo instantâneo ≤15ms)
Cor: Branco Material: Tubo de fibra
Realçar:

Fusíveis de alta tensão do tubo da fibra

,

Fusíveis de alta tensão da tubulação da fibra

,

Fusível 5A do sistema do armazenamento de energia

Fusível do sistema do armazenamento de energia da alta tensão do fusível da tubulação da fibra do ®White de Dissmann feito em China

Fusível branco do sistema do armazenamento de energia da alta tensão do fusível da tubulação da fibra feito em China

Fusível de alta tensão do sistema do armazenamento de energia

Informação básica do produto

  • O tipo de conexão fusível rápido, o tamanho e desempenho do parafuso cumpre com o GB13539, IEC60269, UL248
  • Tensão avaliado: DC750V ou menos
  • Corrente avaliado: 5~800A
  • Categoria da proteção: AR,
  • Quebrando a capacidade: AC100KA, C.C. 50kA (≤ 15ms da constante de tempo)
  • Conformando-se às diretrizes orientadoras da União Europeia e da China RoHS, esta série de produtos é tipo redondo fusíveis do parafuso do tubo com volume pequeno, fusão rápida, baixo I2t, confiança alta e outras características. É para breve - circuito apropriado e proteção alternativa do conversor de frequência, o retificador, o inversor, vária fonte de alimentação e o outro equipamento do semicondutor, assim como a bateria do poder, o motor, o capacitor, o fio e o outro equipamento e dispositivos. Este produto tem a boas resistência da vibração e retardação da chama, e é apropriado para o trânsito do trilho, os veículos motorizados e as outras aplicações do ambiente da vibração.
  • Procurar um caminho mais curto o fusível da proteção especialmente apropriado para veículos elétricos puros e veículos elétricos híbridos
  • fusível da C.C. 750V projetado especialmente para a bateria do poder de veículo elétrico puro e de veículo elétrico híbrido
  • Forneça a base especialmente personalizada do fusível para o ambiente automotivo áspero

Dimensão do fusível do sistema do armazenamento de energia:

Fusível branco do sistema do armazenamento de energia da alta tensão do fusível da tubulação da fibra feito em China

Fusível branco do sistema do armazenamento de energia da alta tensão do fusível da tubulação da fibra feito em China

Código do tamanho A±2 B±1.5 C±1 D±1.5 E±1.5 F±1 G±0.5 H±0.2 J±1
HT1 73,5 14,3 48 60,5 63,5 6,5 10,3 1,6 8
HT2 110 22 69 84 95,5 9 15 3,3 14,75
HT3 129 36,5 72 88 109 10,5 25 6 20,7
HT4 129 50 72 88,6 109 10,5 38 6 20,7
HT5 180 63 72 106 145 13,5 50 10 33



Curva característica atual do fusível do sistema do armazenamento de energia



Fusível branco do sistema do armazenamento de energia da alta tensão do fusível da tubulação da fibra feito em China    Fusível branco do sistema do armazenamento de energia da alta tensão do fusível da tubulação da fibra feito em China



Fusível branco do sistema do armazenamento de energia da alta tensão do fusível da tubulação da fibra feito em China    Fusível branco do sistema do armazenamento de energia da alta tensão do fusível da tubulação da fibra feito em China

O modelo do fusível do sistema do armazenamento de energia da série DC750V de HEV-P-Q

Modelo



Corrente avaliado



 I2 t (A2 s)

Dissipação de poder

W

Código do tamanho

Instale
pre-arco total
HEV-P-Q-5 5A 1,6 10 1,5 HT1

O parafuso de montagem M6 recomendou o torque 4N·m
HEV-P-Q-10 10A 3,5 19 3,8
HEV-P-Q-15 15A 9,5 73 5,4
HEV-P-Q-20 20A 25,5 176 6,0
HEV-P-Q-25 25A 42 330 7,0
HEV-P-Q-30 30A 55 420 9,0
HEV-P-Q-35 35A 33 160 11,0









HT2





O parafuso de montagem M8 recomendou o torque 11N·m
HEV-P-Q-40 40A 75 315 12,0
HEV-P-Q-45 45A 95 430 12,0
HEV-P-Q-50 50A 135 590 12,5
HEV-P-Q-60 60A 205 940 14,8
HEV-P-Q-70 70A 300 1980 17,5
HEV-P-Q-80 80A 350 2350 20,5
HEV-P-Q-90 90A 410 2630 24,0
HEV-P-Q-100 100A 530 3450 26,5
HEV-P-Q-125 125A 1700 7200 27









HT3















O parafuso de montagem M10 recomendou o torque 20N·m
HEV-P-Q-150 150A 2750 11000 34
HEV-P-Q-175 175A 4100 16000 35
HEV-P-Q-200 200A 5400 21000 42
HEV-P-Q-225 225A 7500 30000 45
HEV-P-Q-250 250A 9700 41000 47
HEV-P-Q-275 275A 12000 58000 51
HEV-P-Q-M300 300A 16500 70000 56









HT4


HEV-P-Q-M325 325A 20000 82000 61
HEV-P-Q-M350 350A 23000 94000 63
HEV-P-Q-M400 400A 30000 123000 76
HEV-P-Q-300 300A 16500 70000 56
HEV-P-Q-325 325A 20000 82000 61
HEV-P-Q-350 350A 23000 94000 63
HEV-P-Q-400 400A 30000 123000 76
HEV-P-Q-450 450A 35000 135000 95
HEV-P-Q-500 500A 44000 165000 108
HEV-P-Q-600 600A 48000 210000 115



HT5



O parafuso de montagem M12 recomendou o torque 28N·m
HEV-P-Q-700 700A 53000 298000 125
HEV-P-Q-800 800A 75000 445000 140
