Detalhes do produto:
|
| Material: | cerâmico | Cor: | branco |
|---|---|---|---|
| Uso: | Baixa/pilha de alta tensão, automotivo, carregando | Quebrando a capacidade: | 100KA |
| Tensão avaliado: | 500 ~ 1500V | Avaliação atual: | 5~ |
| Padrão: | IEC60269, UL248, TUV | Certificação: | UR,UL, TUV, RoHS, Reach |
| Realçar: | Fusíveis automotivos cerâmicos ativos rápidos,fusíveis 800A automotivos cerâmicos,fusível do ul 248 |
||

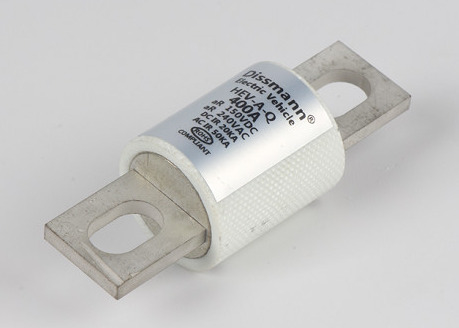

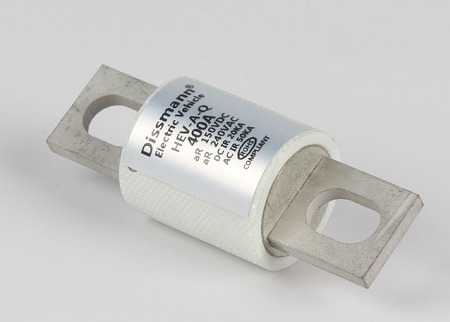

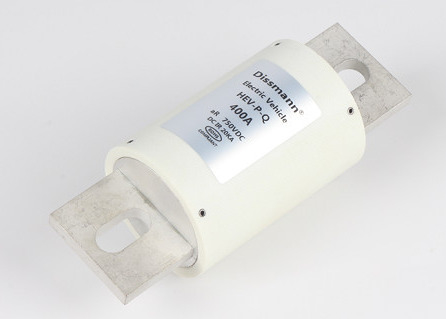

Fusível ativo rápido de quebra alto do fusível do fusível HRC da capacidade do fusível de alta tensão do UL

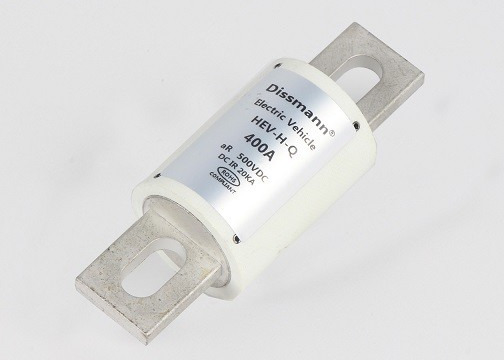

Série de HEV-H-Q
| Corrente avaliado | 5A-800A | Capacidade de interrupção | AC100kA |
| Tensão avaliado | AC/DC500V | A outra capacidade | — |
| Certificados | TUV, UR, UL, CCC | Retardação da chama | UL94-V0 (Não-inflamável) |
| Tipo da proteção | AR | Proteção ambiental | RoHS, alcance |
Dimensões totais do produto (milímetros)
| Código do tamanho | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HZ1 | 81 | 22 | 40 | 55 | 66,5 | 9 | 15 | 3,3 | 14,75 |
| HZ2 | 92,2 | 25 | 53 | 68 | 77 | 9 | 18 | 3,2 | 13,5 |
| HZ3 | 92,2 | 33 | 53 | 68 | 75 | 9 | 22 | 5 | 12,5 |
| HZ4 | 109 | 38 | 53 | 69 | 89,5 | 10,5 | 25 | 6 | 20,7 |
| HZ5 | 110 | 50 | 53 | 70,5 | 90 | 10,5 | 38 | 6 | 20,7 |
| HZ6 | 161 | 63 | 53 | 87 | 126 | 13,5 | 50 | 10 | 34 |
| HZ7 | 177 | 76 | 81,5 | 113,5 | 139 | 16 | 60 | 10 | 28,4 |
Curva característica atual
Tipo de produto
|
Modelo |
Corrente avaliado (a) |
I2t (A2s) |
Dissipação de poder (W) |
Código do tamanho |
Instale |
|
| Pre-arco | Após-arco | |||||
| HEV-H-Q-35 | 35A | 33 | 145 | 8,5 | HZ1 |
O parafuso de montagem M8 recomendou o torque 11N·m
|
| HEV-H-Q-40 | 40A | 74 | 315 | 8 | ||
| HEV-H-Q-45 | 45A | 100 | 430 | 8 | ||
| HEV-H-Q-50 | 50A | 130 | 650 | 8,5 | ||
| HEV-H-Q-60 | 60A | 200 | 880 | 10 | ||
| HEV-H-Q-70 | 70A | 210 | 900 | 10,5 | HZ2 | |
| HEV-H-Q-80 | 80A | 300 | 1360 | 12,5 | ||
| HEV-H-Q-90 | 90A | 350 | 1500 | 15,5 | ||
| HEV-H-Q-100 | 100A | 460 | 1950 | 17,5 | ||
| HEV-H-Q-125 | 125A | 750 | 3430 | 26 | HZ3 | |
| HEV-H-Q-150 | 150A | 1000 | 4450 | 31 | ||
| HEV-H-Q-175 | 175A | 1400 | 6100 | 36 | ||
| HEV-H-Q-200 | 200A | 1800 | 8300 | 41 | ||
| HEV-H-Q-225 | 225A | 4600 | 23000 | 39 | HZ4 |
O parafuso de montagem M10 recomendou o torque 20N·m
|
| HEV-H-Q-250 | 250A | 6250 | 32100 | 41 | ||
| HEV-H-Q-275 | 275A | 7800 | 40000 | 46 | ||
| HEV-H-Q-300 | 300A | 9600 | 49000 | 52 | ||
| HEV-H-Q-325 | 325A | 13500 | 63000 | 54 | ||
| HEV-H-Q-350 | 350A | 14000 | 72000 | 59 | ||
| HEV-H-Q-400 | 400A | 18500 | 95500 | 66 | ||
| HEV-H-Q-450 | 450A | 24000 | 125000 | 75 | HZ5 | |
| HEV-H-Q-500 | 500A | 28500 | 147000 | 84 | ||
| HEV-H-Q-600 | 600A | 40500 | 203000 | 108 | ||
| HEV-H-Q-700 | 700A | 54000 | 295000 | 122 | HZ6 |
O parafuso de montagem M12 recomendou o torque 28N·m
|
| HEV-H-Q-800 | 800A | 75000 | 406000 | 130 | ||
| HEV-H-Q-1000 | 1000A | 90000 | 430000 | 146 | HZ7 | |
| HEV-H-Q-1200 | 1200A | 120000 | 590000 | 180 | ||

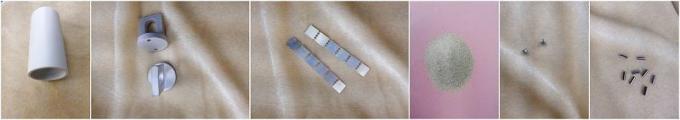

Anatomia do produto
