Detalhes do produto:
|
| Material:: | cerâmico | Cor:: | branco |
|---|---|---|---|
| Tensão avaliado:: | 150VDC/240VAC | Avaliação atual:: | 400A |
| Tamanho:: | 29&18mm | Uso:: | EV, optimizer do poder, inversor |
| Palavra-chave:: | Fusível de EV | Padrão:: | UL248-20、 ROHS DO、 JASO-D622 DO、 ISO8820 |
| Realçar: | Fusíveis 240VAC automotivos cerâmicos,Fusíveis automotivos cerâmicos de ROHs,fusível da montagem do parafuso prisioneiro de 18mm |
||

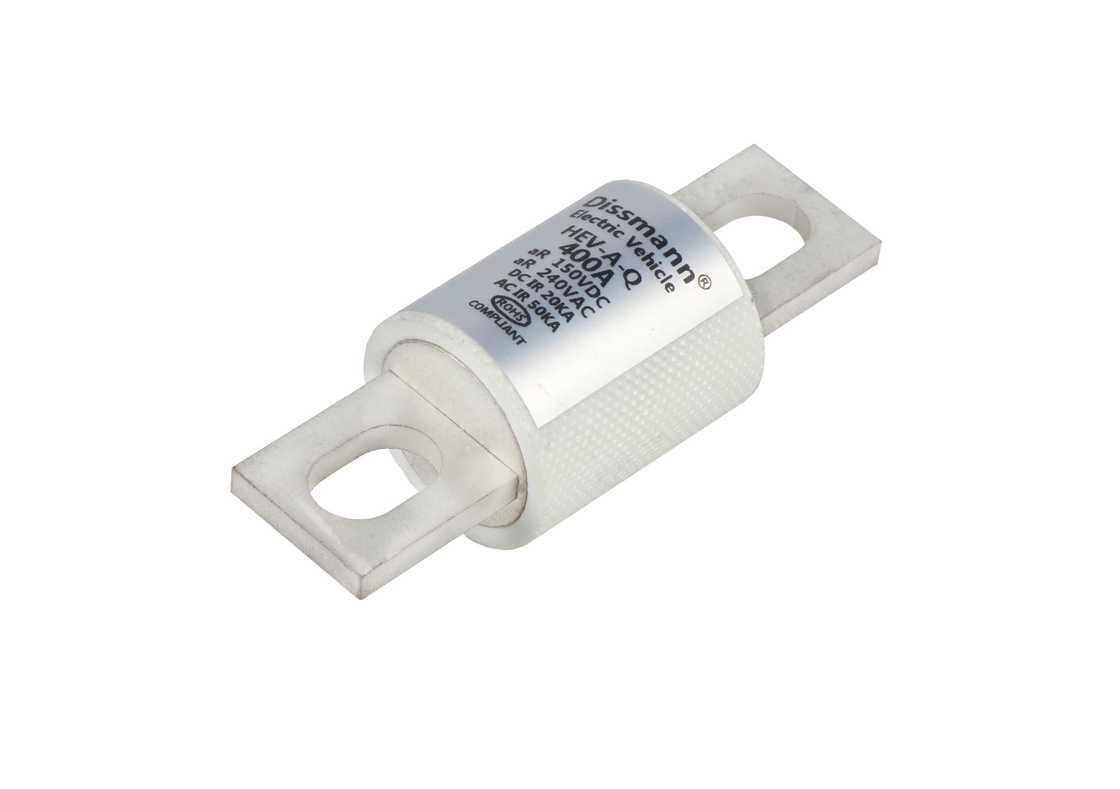

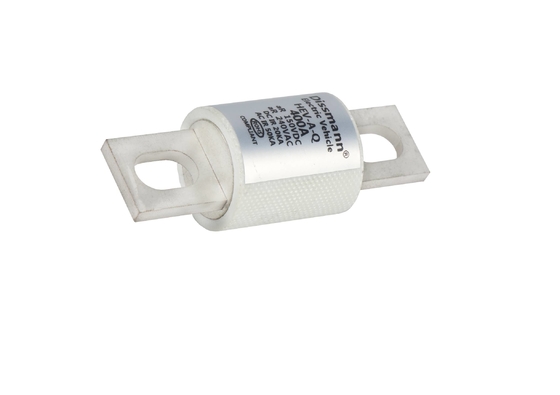

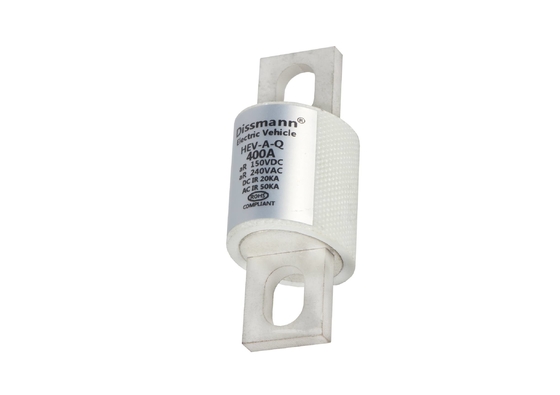

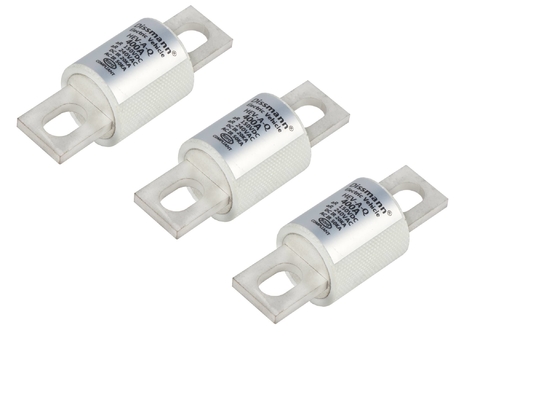

400 ampères 250 fusível cerâmico da montagem do parafuso prisioneiro do fusível da baixa tensão do fusível do fusível EV do volt
Detalhado:
Fusível de atuação do fato para a aplicação da C.C.
Parafuso de montagem, opcional para a outra instalação
Desempenho excelente da C.C.
Cumpre a diretriz orientadora de RoHS
Corrente avaliado: - 5A-800A
Tensão avaliado: - 150VDC/240VAC
Quebrando a capacidade: DC20KA
Apresentação do produto
Tensão avaliado | AC250V/DC150V | Tipo proteção | AR |
| Corrente avaliado | 5A-800A | Quebrando a capacidade | DC20KA (tempo constant≤15ms) |
Cumpra a exigência | UL248-20, ISO8820, JASO-D622, UE e diretriz orientadora de RoHS | Observações | — |
Forma e dimensões de montagem dos fusíveis
| Código do tamanho | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HW1 | 68,2 | 25 | 29 | 44 | 53 | 9 | 18 | 3,3 | 13,5 |
| HW2 | 94 | 38 | 38 | 54 | 74,5 | 10,5 | 25 | 6 | 20,7 |
Curva atual permissível Curva característica atual 150V (70-1000) A
Modelo | Corrente avaliado (a) | I2 t (A2 s) | Dissipação de poder (W) | Código do tamanho | Instale | |
| Pre-arco | Após-arco | |||||
| HEV-A-Q-70 | 70A | 460 | 3920 | 6,8 | HW1 | O parafuso de montagem M8 recomendou o torque 11N·m |
| HEV-A-Q-80 | 80A | 665 | 5850 | 7,5 | ||
| HEV-A-Q-100 | 100A | 1120 | 11100 | 8,8 | ||
| HEV-A-Q-125 | 125A | 1840 | 17600 | 11,0 | ||
| HEV-A-Q-150 | 150A | 2650 | 25400 | 12,8 | ||
| HEV-A-Q-200 | 200A | 4750 | 44000 | 17,5 | ||
| HEV-A-Q-250 | 250A | 7420 | 68500 | 22,5 | ||
| HEV-A-Q-300 | 300A | 11000 | 99000 | 26,5 | ||
| HEV-A-Q-350 | 350A | 14800 | 139000 | 30,4 | ||
| HEV-A-Q-400 | 400A | 18800 | 180000 | 34,8 | ||
| HEV-A-Q-500 | 500A | 36000 | 110000 | 34,5 | HW2 | O parafuso de montagem M10 recomendou o torque 20N·m |
| HEV-A-Q-600 | 600A | 43500 | 125000 | 45,6 | ||
| HEV-A-Q-700 | 700A | 68000 | 198000 | 48,5 | ||
| HEV-A-Q-800 | 800A | 86000 | 255000 | 57,0 | ||
| HEV-A-Q-1000 | 1000A | 152000 | 470000 | 59,5 | ||
