Detalhes do produto:
|
| Material:: | cerâmico | Cor:: | branco |
|---|---|---|---|
| Uso:: | baixo/módulo de alta tensão, carregando da pilha | Quebrando a capacidade:: | 20kA |
| Tensão avaliado:: | 500VDC | Avaliação atual:: | 250A |
| Tamanho:: | 45*20mm | Espessura:: | 7mm |
| Realçar: | Fusíveis automotivos cerâmicos de quebra altos da capacidade,Fusíveis 500VDC automotivos cerâmicos,fusível de quebra alto da capacidade 250A |
||

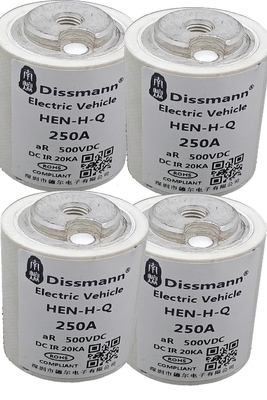

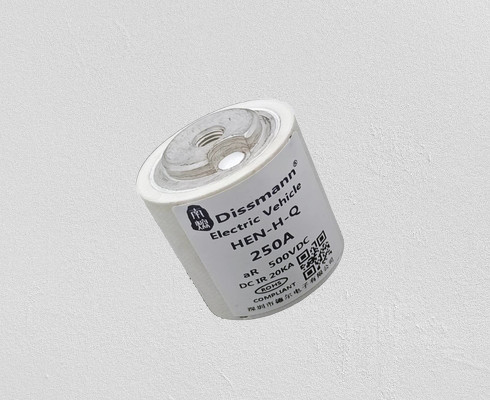

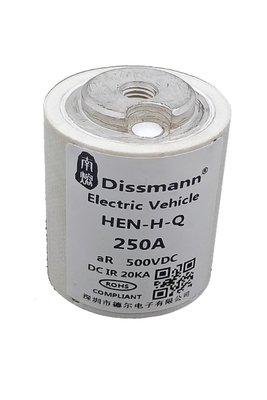

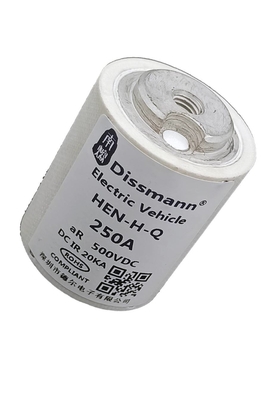

Fusível de alta tensão do fusível automotivo cerâmico ativo rápido da energia do fusível de tomada do fusível
HEN-H-Q 250A/500VDC
Nossos produtos são amplamente utilizados no campo inteiro do veículo dos veículos de New Energy (BLOCO, PDU, BDU, ECU, motor, MSD, caixa de controle de baixa voltagem), no sistema de carregamento da pilha e no módulo de carregamento, no combinador do picovolt caixa solar, inversor do picovolt, armazenamento de energia UPS, armário de distribuição industrial, 5G telecomunicações poder, de tomada das BS painel de controlo do aparelho eletrodoméstico, iluminando o poder etc. da movimentação. Nossos produtos obtiveram o UL, o UR, o VDE, o TUV, o ASTA, o PSB, o CCC, o CQC, o CE, o ROHS, normas de segurança mundiais e a certificação ambiental.
O cervo de Shenzhen é alto nacional - empresa da tecnologia, com produção magra do R&D 20years' e experiência rica. A tecnologia inicial originou de Europa e os E.U., após a otimização de muitos anos, o desempenho de produtos têm vantagens originais.
Apresentação do produto
|
Tensão avaliado
|
AC/DC500V ou mais baixo |
Tipo proteção |
AR |
| Corrente avaliado | 200A-630A |
Quebrando a capacidade |
AC100KA, DC20KA (tempo constant≤15ms) |
|
Cumpra a exigência |
UL248-20, ISO8820, JASO-D622, UE e diretriz orientadora de RoHS |
Observações |
— |
Dimensões totais do produto (milímetros)
| Código do tamanho | A±0.3 | B±0.5 | C±0.5 | D±0.3 | E±0.5 | M |
| HN1 | 53 | 45 | 31 | 20 | 7 | M6 |
| HM1 | 53 | 45 | 31 | 20 | 7 | M8 |
| HN2 | 53 | 45 | 37 | 24 | 7 | M6 |
| HM2 | 53 | 45 | 37 | 24 | 7 | M8 |
Curva característica atual
Tipo de produto
|
Modelo |
Atual avaliado (A) |
I2t(A2s) |
Dissipação de poder (W) |
Código do tamanho |
Instale |
|
| Pre-arco | Após-arco | |||||
| HEN-H-Q-N200 | 200A | 6000 | 20400 | 23 | HN1 |
O parafuso de montagem M6 recomendou o torque 6N·m |
| HEN-H-Q-N225 | 225A | 9200 | 30500 | 25 | ||
| HEN-H-Q-N250 | 250A | 11500 | 40000 | 27 | ||
| HEN-H-Q-N275 | 275A | 14800 | 50000 | 29 | ||
| HEN-H-Q-N300 | 300A | 17000 | 60000 | 30 | ||
| HEN-H-Q-N325 | 325A | 19200 | 73500 | 32 | ||
| HEN-H-Q-N350 | 350A | 22000 | 86500 | 34 | ||
| HEN-H-Q-N375 | 375A | 25200 | 102000 | 36 | ||
| HEN-H-Q-N400 | 400A | 30000 | 117000 | 37 | ||
| HEN-H-Q-N450 | 450A | 56500 | 322000 | 40 |
HN2 |
|
| HEN-H-Q-N500 | 500A | 87000 | 365000 | 44 | ||
| HEN-H-Q-N550 | 550A | 115000 | 410000 | 47 | ||
| HEN-H-Q-N630 | 630A | 150000 | 512000 | 50 | ||
| HEN-H-Q-M200 | 200A | 6000 | 20400 | 23 |
HM1 |
O parafuso de montagem M8 recomendou o torque 12N·m
|
| HEN-H-Q-M225 | 225A | 9200 | 30500 | 25 | ||
| HEN-H-Q-M250 | 250A | 11500 | 40000 | 27 | ||
| HEN-H-Q-M275 | 275A | 14800 | 50000 | 29 | ||
| HEN-H-Q-M300 | 300A | 17000 | 60000 | 30 | ||
| HEN-H-Q-M325 | 325A | 19200 | 73500 | 32 | ||
| HEN-H-Q-M350 | 350A | 22000 | 86500 | 34 |
HM2 |
|
| HEN-H-Q-M375 | 375A | 25200 | 102000 | 36 | ||
| HEN-H-Q-M400 | 400A | 30000 | 117000 | 37 | ||
| HEN-H-Q-M450 | 450A | 56500 | 322000 | 40 | ||
| HEN-H-Q-M500 | 500A | 87000 | 365000 | 44 | ||
| HEN-H-Q-M550 | 550A | 115000 | 410000 | 47 | ||
| HEN-H-Q-M630 | 630A | 150000 | 512000 | 50 | ||
