Detalhes do produto:
|
| Material: | cerâmica | Cor: | Branco |
|---|---|---|---|
| Corrente Nominal: | 5A-800A | Tensão nominal: | AC/DC1000V |
| Avaliação de interrupção: | DC30KA@DC1000V | Tipo de proteção: | aR |
| Realçar: | Fusível de alta tensão CCC,fusível de cerâmica branca 800A,fusível de cerâmica branca ESS |
||

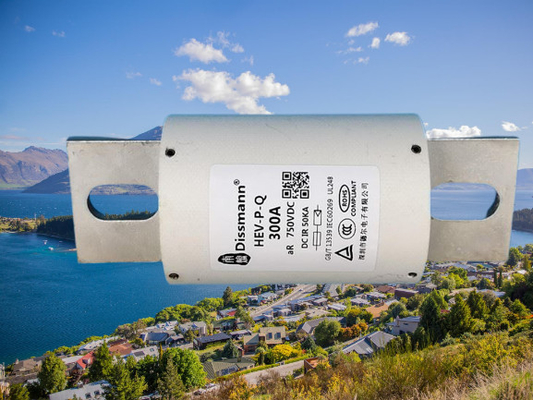

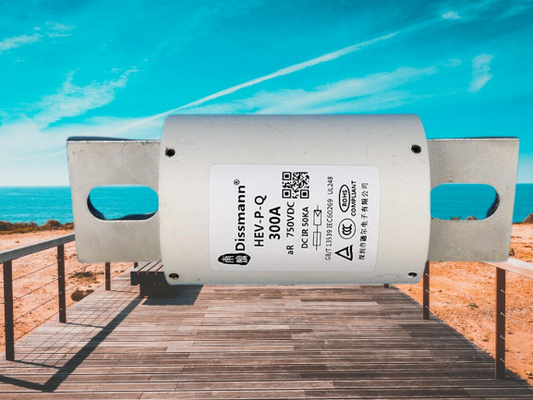

Fabricação de fusíveis de carregador EV de alta correntena China
Informações básicas do carregador EV
Fusível rápido aparafusado, dimensão e desempenho em conformidade: GB13539, IEC60269, UL248
Tensão nominal: DC1000V ou inferior
Corrente nominal: 300A
Classe de proteção: aR
Capacidade de interrupção: DC30kA (constante de tempo≤15ms)
Aplicação do fusível HEV
| Papel | Material |
| fio fusível | cobre ou prata |
| Tampa final | Revestimento de estanho de liga de cobre |
| perna de fusível | Revestimento de estanho de liga de cobre |
| corpo do fusível | Tubo Cerâmico |
| enchimento | Areia de quartzo |
Estrutura do fusível do carregador EV
Os tubos fusíveis dos veículos elétricos são feitos de materiais cerâmicos resistentes a altas temperaturas, que possuem alta resistência ao fogo e dureza sólida.
A fusão é selada em um tubo de fundição para que 99,99% da prata pura se torne uma fusão de seção transversal variável.O tubo de fundição é preenchido com areia de quartzo de alta pureza tratada quimicamente e materiais químicos especialmente tratados para arco para extinguir a aglomeração.
Dimensão do produto do fusível HEV, escolha o tamanho de acordo com a corrente nominal.
| Código da dimensão | A±2 | B±1,5 | C±1 | D±1,5 | E±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13.5 | 50 | 10 | 33 |
| Modelo | Corrente Nominal | EU2t(A2s) | Dissipação de energia | código de tamanho | Instalar | |
| Pré-arco | Total | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | Torque recomendado do parafuso de montagem M8 11N·m |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | Torque recomendado do parafuso de montagem M10 20N·m | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | Parafuso de montagem M12 torque recomendado 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
Quantidade de embalagem
HF4: 2 fusíveis por caixa de plástico.
Cada caixa longa é embalada com 1 caixa de plástico, um total de 2 elos de fusível, o tamanho da caixa longa é de 156 mm de comprimento x 120 mm de largura x 54 mm de altura.
Cada caixa grande contém 20 caixas de tiras longas, um total de 40 elos de fusíveis, o tamanho da caixa grande é de 342 mm de comprimento x 258 mm de largura x 285 mm de altura.
Comentários:
1. Depois de receber os itens, a confirmação antecipada do comprador será muito apreciada
2. Como seu feedback é muito importante para o desenvolvimento de nossos negócios, sinceramente o convidamos a ficar satisfeito com nossos produtos e serviços.Essência
3. Entre em contato conosco antes de deixar algum feedback negativo ou neutro.Vamos resolver todos os problemas com a gente.Obrigado pela sua compreensão.
Por que escolher nosso Fusível Dissmann?
A equipe DISSMANN R & D foi criada em 2000 e começou a se comprometer com o design independente de P & D e investimento na indústria de fusíveis.Na indústria eletrônica do início do século 20, nossas empresas se destacaram nesta indústria com fusível de tubo de vidro e fusível BS1362 e se tornaram o fornecedor preferido de muitos pequenos fabricantes de eletrodomésticos.Nossa empresa é membro do Comitê de Padronização da China Pequenos Frativos e Fusíveis de Baixa Tensão.Participa da formulação e modificação de uma série de padrões nacionais como GB9364 e GB13539.Possui 4 patentes de invenção e 12 patentes práticas.
Como a bateria é usada em telefones celulares e laptops, lideramos a tecnologia de fusíveis usada na proteção do circuito DC.
Com base nessas experiências e conquistas, desenvolvemos e adicionamos fusíveis DC para proteger EV/HEV/solar fotovoltaico, alta tensão, grande corrente e quebras altas.
Muitos de nossos produtos foram usados como componentes de automóveis.
PERGUNTAS FREQUENTES:
Pergunta 1: Qual é a sua condição de teste de fusível?
Resposta 1: Nosso fusível é testado sob a condição de 25 ± 5 ° C em laboratório.
