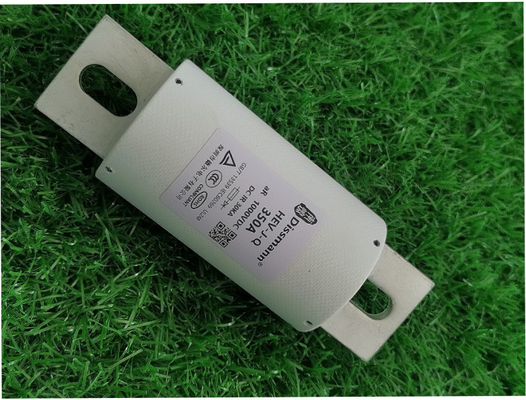

Detalhes do produto:
|
| Material: | cerâmica | Cor: | Branco |
|---|---|---|---|
| Corrente Nominal: | 5A-800A | Tensão nominal: | 1000VDC |
| Tipo de proteção: | aR | Capacidade de interrupção: | AC100KA/DC30KA |
| Instalação: | Aparafuse sobre | Cumpra as exigências: | UL248-20、ISO8820、JASO-D622、EU e detetive RoHS |
| Realçar: | Fusível de alta tensão de 1000 VDC,link de fusível Hv de cerâmica,link de fusível Hv de fibra |
||
Fornecedor de fusíveis HEV com certificação TUV na China
Especificação do produto
| Material |
Corpo: Fibra Tampas: liga de cobre Terminal: liga de cobre |
| Característica | Use em placas de proteção de carregamento de veículos elétricos |
| Classificação de Interrupção | AC100KA/DC30KA a 1000VCC |
| Ampère Raing | 5A-800A |
| Tensão (CC) | 1000VCC |
| Tensão (CA) | 1000VAC |
| Condições de uso permitidas | -40℃～120℃ |
| marca verde | RoHS |
| Aprovações de segurança | TUV |
Aplicação do fusível HEV
Este fusível HEV é amplamente utilizado em carros, caminhões, ônibus e equipamentos de transporte off-road para proteger cabos, fios e componentes elétricos que fornecem energia elétrica para operar luzes, aquecedores, ar condicionado, rádios, vidros elétricos e outros acessórios elétricos.Eles também são usados em veículos elétricos e híbridos e uma variedade de aplicações eletrônicas.
Norma relacionada
Este fusível da série HEV atende aos requisitos de UL-248-20, ISO8820, JASO-D622, EU e RoHS detective, etc.
Dimensão do fusível HEV, Escolha a dimensão de acordo com a corrente nominal.
| código de tamanho | A±2 | B±1,5 | C±1 | D±1,5 | E±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13.5 | 50 | 10 | 33 |
HF1:HEV-JQ 5A~80A
HF2:HEV-JQ 90A~150A
HF3:HEV-JQ 175A~325A
HF4:HEV-JQ 350A~500A
HF5:HEV-JQ 600A~800A
Tamanho HF1 e HF2 disponível no parafuso de montagem M8 torque recomendado 11N·m (faixa atual de 5A~150A)
Tamanho HF3 e HF4 disponível no parafuso de montagem M10 torque recomendado 20N·m (faixa atual de 175A~500A)
Tamanho HF5 disponível no parafuso de montagem M12 torque recomendado 28N·m (faixa atual de 600A~800A)
Material do fusível HEV
O material boby principal é o tubo de fibra, o fio do fusível consiste em cobre ou prata e a tampa da extremidade é feita de revestimento de estanho de liga de cobre.
Perguntas frequentes
Pergunta 1: Como escolher um fusível?
Resposta: No início, enviaremos a você um formulário de inscrição real do cliente. Geralmente, precisamos limpar seu campo de aplicação, corrente operacional e tensão operacional, métodos de instalação, requisitos de certificação e outros requisitos de parâmetros.
