Detalhes do produto:
|
| Material: | Cerâmico | Corrente avaliado: | 5A-800A |
|---|---|---|---|
| Tensão avaliado: | AC/DC500V | Quebrando a capacidade: | AC100KA/DC50KA |
| Tipo proteção: | AR | Aplicação: | bateria, carregador de EV |
| Realçar: | fusível da proteção da bateria 800Amp,Fusível da fibra HEV |
||

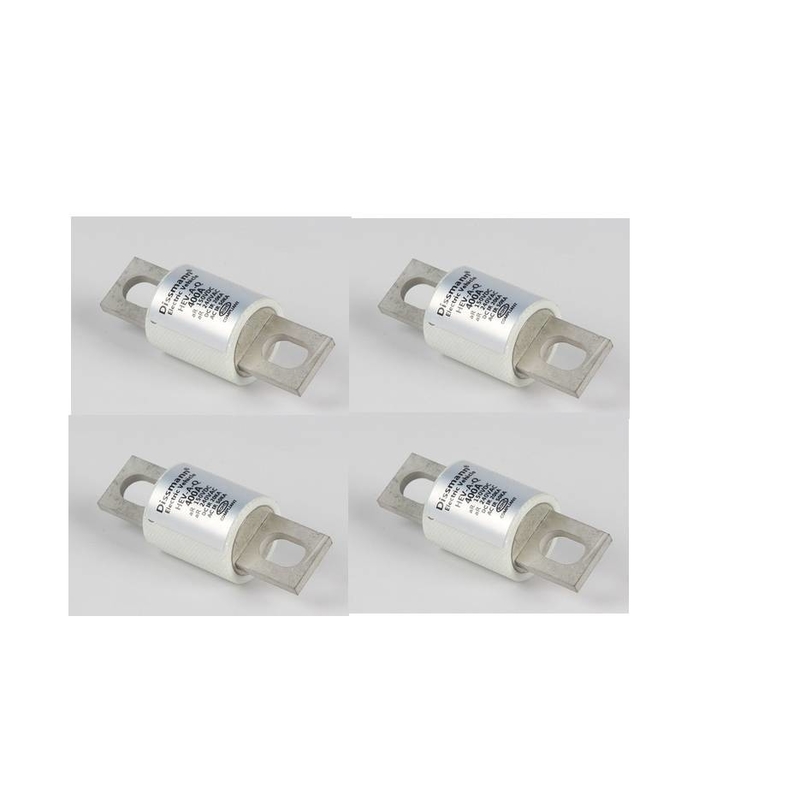

Uso do fusível da série de UL248 HEV para a proteção da bateria
Aplicação do fusível de HEV
Os produtos desta série são em volta dos fusíveis da conexão aparafusada do tubo, com tamanho pequeno, capacidade de quebra alta, de choque da temperatura resistência, impulso atual, vibração e choque mecânico, e carga química forte. Aplicável para o sistema de energia da movimentação do veículo elétrico, as baterias do armazenamento de energia e do poder, do armazenamento de energia capacitor, de conversão de frequência controlador, carregador, fio e as outras peças e equipamento automotivos procuram um caminho mais curto, sobrecarga e proteção alternativa.
Informação básica do fusível de HEV
Este fusível de HEV apropriado alinhar na escala atual avaliado de 5A-800A, tensão avaliado de AC/DC500V, quebrando a capacidade até AC100KA/DC50KA no tipo de AC/DC500V.The de proteção é AR, e o tempo constant≥10ms.
Dimensão no milimeter
| Desenho do tamanho | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HZ1 | 81 | 22 | 40 | 55 | 66,5 | 9 | 15 | 3,3 | 14,75 |
| HZ2 | 92,2 | 25 | 53 | 68 | 77 | 9 | 18 | 3,2 | 13,5 |
| HZ3 | 92,2 | 33 | 53 | 68 | 75 | 9 | 22 | 5 | 12,5 |
| HZ4 | 109 | 38 | 53 | 69 | 89,5 | 10,5 | 25 | 6 | 20,7 |
| HZ5 | 110 | 50 | 53 | 70,5 | 90 | 10,5 | 38 | 6 | 20,7 |
| HZ6 | 161 | 63 | 53 | 87 | 126 | 13,5 | 50 | 10 | 34 |
| HZ7 | 177 | 76 | 81,5 | 113,5 | 139 | 16 | 60 | 10 | 28,4 |
HZ1: O parafuso de montagem M8 recomendou o torque 11N·m, escala atual avaliado de 35A-60A.
HZ2: O parafuso de montagem M8 recomendou o torque 11N·m, escala atual avaliado de 70A-100A.
HZ3: O parafuso de montagem M8 recomendou o torque 11N·m, escala atual avaliado de 125A-200A.
HZ4: O parafuso de montagem M10 recomendou o torque 20N·m, escala atual avaliado de 225A-400A.
HZ5: O parafuso de montagem M10 recomendou o torque 20N·m, escala atual avaliado de 450A-600A.
HZ6: O parafuso de montagem M12 recomendou o torque 28N·m, escala atual avaliado de 700A-800A.
HZ7: O parafuso de montagem M12 recomendou o torque 28N·m, escala atual avaliado de 1000A-1200A.
Código de sistema do produto
Dissmann®Exposição de Factaory
Dissmann® Exposição da oficina do fusível
