Detalhes do produto:
|
| Material:: | Cerâmico | Cor:: | Branco |
|---|---|---|---|
| Uso:: | UPS, banco do poder, motor elétrico | Capacidade de quebra:: | 20kA |
| Tensão avaliado:: | 500VDC | palavra-chave: | Fusível HEV |
| Realçar: | Fusíveis automotivos atuais altos de HEV,Fusíveis 500VDC automotivos cerâmicos,Fusíveis automotivos cerâmicos de UPS |
||

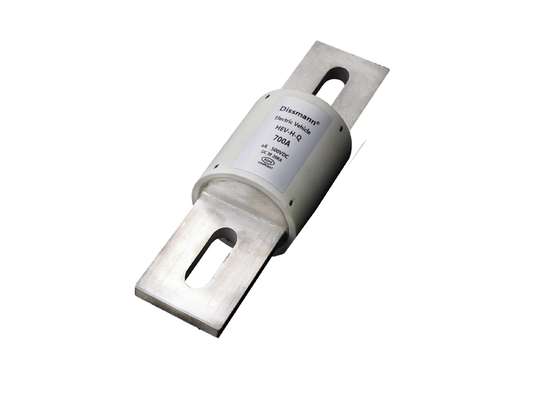

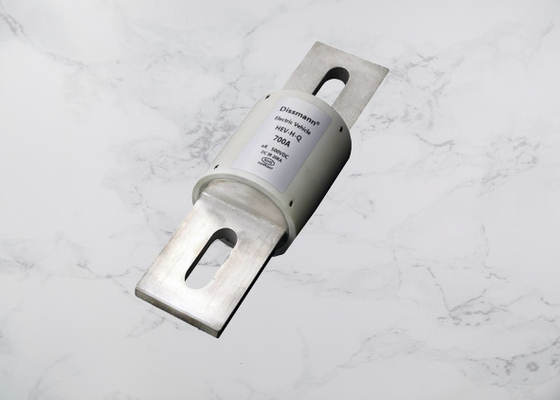

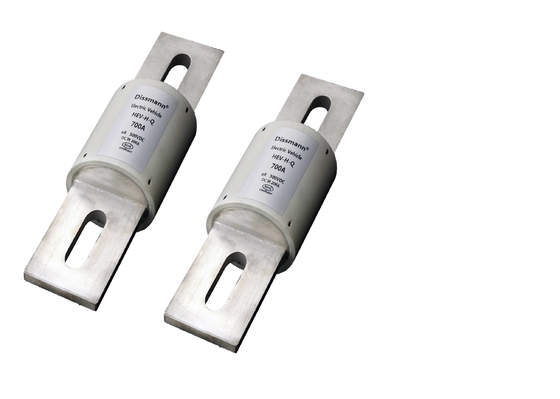

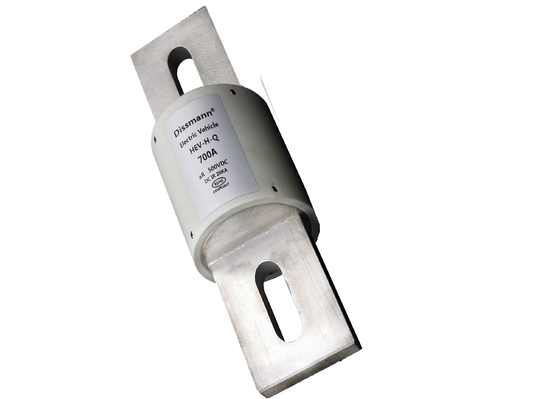

Fusível de quebra alto da capacidade do fusível ativo rápido atual alto do fusível
Meterial:
Númeno: tubulação da fibra
Pinos: Liga
Características:
Fusível automotivo cerâmico
Avaliação atual: 5A-800A
Avaliação da tensão: AC/DC500V ou mais baixo
Tipo proteção: AR
Quebrando a capacidade: AC100KA, DC50KA
Apresentação do produto
|
Tensão avaliado 额定电压 |
或低于 de AC690V/DC700V (IEC), 750V (UL) |
Tipo proteção 保护类别 |
AR |
|
Corrente avaliado 额定电流 |
5A-800A |
Quebrando a capacidade 分断能力 |
AC100KA, DC50KA (时间常数 ≤15ms) |
|
Cumpra a exigência 符合要求 |
UL248-20, ISO8820, JASO-D622, 指令 de RoHS do 欧盟和 |
Observações 备注 |
数据另版提供 da GR |
dimensões do 产品外形尺寸 (milímetro) /Overall do produto (milímetros)
| 尺寸代码 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HZ1 | 81 | 22 | 40 | 55 | 66,5 | 9 | 15 | 3,3 | 14,75 |
| HZ2 | 92,2 | 25 | 53 | 68 | 77 | 9 | 18 | 3,2 | 13,5 |
| HZ3 | 92,2 | 33 | 53 | 68 | 75 | 9 | 22 | 5 | 12,5 |
| HZ4 | 109 | 38 | 53 | 69 | 89,5 | 10,5 | 25 | 6 | 20,7 |
| HZ5 | 110 | 50 | 53 | 70,5 | 90 | 10,5 | 38 | 6 | 20,7 |
| HZ6 | 161 | 63 | 53 | 87 | 126 | 13,5 | 50 | 10 | 34 |
| HZ7 | 177 | 76 | 81,5 | 113,5 | 139 | 16 | 60 | 10 | 28,4 |
curva característica do 电流特性曲线图 /Current
tipo do 产品型号 /Product
|
Modelo 型号 |
Corrente avaliado 额定电流 A |
I2t(A2s) |
Dissipação de poder 功耗 W |
Código do tamanho 尺寸代码 |
Instale 安装 |
|
| 弧前 | 总 | |||||
| HEV-H-Q-35 | 35A | 33 | 145 | 8,5 | HZ1 |
O parafuso de montagem M8 recomendou o torque 11N·m 推荐扭矩 11N do 安装螺栓 M8·m |
| HEV-H-Q-40 | 40A | 74 | 315 | 8 | ||
| HEV-H-Q-45 | 45A | 100 | 430 | 8 | ||
| HEV-H-Q-50 | 50A | 130 | 650 | 8,5 | ||
| HEV-H-Q-60 | 60A | 200 | 880 | 10 | ||
| HEV-H-Q-70 | 70A | 210 | 900 | 10,5 | HZ2 | |
| HEV-H-Q-80 | 80A | 300 | 1360 | 12,5 | ||
| HEV-H-Q-90 | 90A | 350 | 1500 | 15,5 | ||
| HEV-H-Q-100 | 100A | 460 | 1950 | 17,5 | ||
| HEV-H-Q-125 | 125A | 750 | 3430 | 26 | HZ3 | |
| HEV-H-Q-150 | 150A | 1000 | 4450 | 31 | ||
| HEV-H-Q-175 | 175A | 1400 | 6100 | 36 | ||
| HEV-H-Q-200 | 200A | 1800 | 8300 | 41 | ||
| HEV-H-Q-225 | 225A | 4600 | 23000 | 39 | HZ4 |
O parafuso de montagem M10 recomendou o torque 20N·m 推荐扭矩 20N do 安装螺栓 M10·m |
| HEV-H-Q-250 | 250A | 6250 | 32100 | 41 | ||
| HEV-H-Q-275 | 275A | 7800 | 40000 | 46 | ||
| HEV-H-Q-300 | 300A | 9600 | 49000 | 52 | ||
| HEV-H-Q-325 | 325A | 13500 | 63000 | 54 | ||
| HEV-H-Q-350 | 350A | 14000 | 72000 | 59 | ||
| HEV-H-Q-400 | 400A | 18500 | 95500 | 66 | ||
| HEV-H-Q-450 | 450A | 24000 | 125000 | 75 | HZ5 | |
| HEV-H-Q-500 | 500A | 28500 | 147000 | 84 | ||
| HEV-H-Q-600 | 600A | 40500 | 203000 | 108 | ||
| HEV-H-Q-700 | 700A | 54000 | 295000 | 122 | HZ6 |
O parafuso de montagem M12 recomendou o torque 28N·m 推荐扭矩 28N do 安装螺栓 M12·m |
| HEV-H-Q-800 | 800A | 75000 | 406000 | 130 | ||
| HEV-H-Q-1000 | 1000A | 90000 | 430000 | 146 | HZ7 | |
| HEV-H-Q-1200 | 1200A | 120000 | 590000 | 180 | ||
