Detalhes do produto:
|
| Material: | Cerâmico | Cor: | Branco |
|---|---|---|---|
| Tensão avaliado: | 1000VDC | Corrente avaliado: | 150/250/550/600A |
| Quebrando a capacidade: | DC20KA | Padrão: | 、 GB31456 do、 IEC60269 do、 GB13539 do UL248 |
| Realçar: | fusíveis ul248 automotivos cerâmicos,fusíveis automotivos cerâmicos de carregamento da pilha,fusíveis cerâmicos do carro de dc1000v |
||

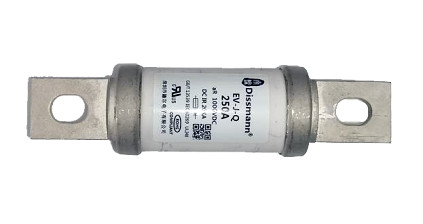

O fusível da série do fusível EV-J-Q de Dissmann conforma-se a l GB13539, IEC60269, UL248
Informação básica do produto:
O fusível, a dimensão e o desempenho da série 1.EV-J-Q conformam-se: GB13539, IEC60269, UL248
tensão 2.Rated: DC1000V ou mais baixo
corrente 3.Rated: 150/250/550/600A
capacidade 4.Breaking: DC20kA
5.Compliance com UE e diretriz orientadora de China RoHS
6.Compliance com o padrão de UL248, GB13539, IEC60269, GB31456
Aplicação do produto:
Esta série dos produtos EV-J-Q é os fusíveis parafuso-conectados cerâmicos, que têm as características do tamanho pequeno, e confiança alta. Aplicável a uma variação da temperatura larga, pode suportar a vibração mecânica da alta intensidade e choque, choque da temperatura e a carga química forte, apropriados para aplicações da indústria do veículo de estrada, podem ser usados como o sistema de energia da movimentação do veículo elétrico, sistema de conversão do poder, armazenamento de energia e a bateria do poder, armazenamento de energia procura um caminho mais curto e proteção alternativa para capacitores, controladores do inversor, carregadores, fios, e os outros componentes automotivos e equipamento. Procurar um caminho mais curto fusíveis da proteção especialmente para veículos elétricos puros e veículos elétricos híbridos
Características de produto:
| Modelo | Corrente avaliado | Código do tamanho | A instalação |
| EV-J-Q-150 | 150 | VJ1 |
Instale o parafuso M8, Recomende o torque: 11N.m |
| EV-J-Q-250 | 250 | VJ2 |
Instale o parafuso M10, Recomende o torque: 20N.m |
| EV-J-Q-550 | 550 | VJ3-1 |
Instale o parafuso M12, Recomende o torque: 28N.m |
| EV-J-Q-600 | 600 |
Material automotivo cerâmico do produto do fusível:
| Parte | Material |
| Fio do fusível | Cobre ou prata |
| Tampão de extremidade | Chapeamento da lata da liga de cobre |
| Pé do fusível | Chapeamento da lata da liga de cobre |
| Corpo do fusível | Tubo cerâmico |
| Enchimento | Areia de quartzo |
Dimensão do produto:
| Modelo | Código do tamanho | A±3 | B±1.5 | C±2 | D±2.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-J-Q | VJ1 | 116,5 | 30,4 | 75 | 96,5 | 9 | 25 | 4 | 13 |
| VJ2 | 140 | 37,3 | 77 | 109,5 | 11 | 25 | 6 | 15 | |
| VJ3-1 | 148 | 53,5 | 90 | 118 | 12,5 | 40 | 8 | 20 |
Curva característica da temperatura atual
Tipo de produto
| Modelo | Corrente avaliado | ² t de I (² s de A) | Consumo de potência | Código do tamanho | Instale | |
| EV-J-Q-30 | 30 | 120 | 850 | 5 | VJ1 | O parafuso de montagem M8 recomendou o torque 11N·m |
| EV-J-Q-40 | 40 | 300 | 1700 | 7,5 | ||
| EV-J-Q-50 | 50 | 450 | 2500 | 10 | ||
| EV-J-Q-60 | 60 | 620 | 3600 | 12,5 | ||
| EV-J-Q-70 | 70 | 850 | 5600 | 14 | ||
| EV-J-Q-80 | 80 | 1100 | 6600 | 15,5 | ||
| EV-J-Q-90 | 90 | 1850 | 10600 | 17 | ||
| EV-J-Q-100 | 100 | 2300 | 12000 | 18 | ||
| EV-J-Q-125 | 125 | 3400 | 21000 | 20 | ||
| EV-J-Q-150 | 150 | 4800 | 25000 | 25 | ||
| EV-J-Q-175 | 175 | 9200 | 40000 | 30 | VJ2 | O parafuso de montagem M10 recomendou o torque 20N·m |
| EV-J-Q-200 | 200 | 15000 | 60000 | 34 | ||
| EV-J-Q-225 | 225 | 19000 | 105000 | 40 | ||
| EV-J-Q-250 | 250 | 23500 | 113000 | 43 | ||
| EV-J-Q-275 | 275 | 24800 | 128000 | 48 | ||
| EV-J-Q-300 | 300 | 26000 | 155000 | 52 | ||
| EV-J-Q-325 | 325 | 32700 | 175000 | 56 | ||
| EV-J-Q-350 | 350 | 40000 | 223000 | 60 | VJ3-1 | O parafuso de montagem M12 recomendou o torque 28N·m |
| EV-J-Q-400 | 400 | 56000 | 290000 | 65 | ||
| EV-J-Q-450 | 450 | 78000 | 390000 | 80 | ||
| EV-J-Q-500 | 500 | 105000 | 490000 | 90 | ||
| EV-J-Q-600 | 600 | 165000 | 560000 | 105 | VJ3-2 | |
| EV-J-Q-800 | 800 | 420000 | 870000 | 175 | ||
