Detalhes do produto:
|
| Material: | cerâmica | Cor: | Branco |
|---|---|---|---|
| Corrente Nominal: | 10A-500A | Tensão nominal: | AC/DC500V |
| Capacidade de interrupção: | AC100KA, DC20KA | Tipo de proteção: | aR |
| Inscrição: | Veículos Elétricos (EV) ou EV Híbridos | Palavra-chave: | Fusível do Carregador EV |
| Realçar: | Fusível EV de carregador de cerâmica,Fusível EV GB13539,Fusíveis automotivos de cerâmica UL248 |
||
Fabricação principal de fusíveis EV da China para clientes de pilha de carvão EV

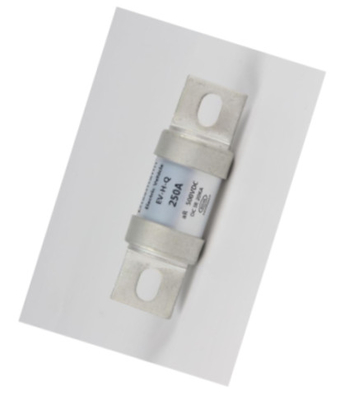

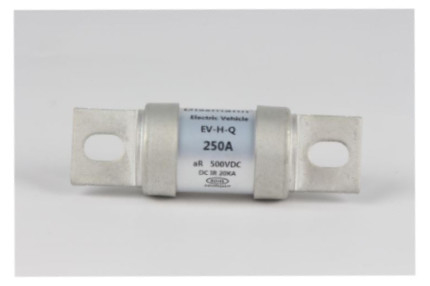

Descrição do fusível EV
Esta linha de fusíveis da série EV em tensão nominal de 500VDC, corrente nominal de 10A-500A, capacidade de interrupção de DC30KA; A dimensão e o desempenho estão em conformidade com UL248, GB13539, IEC60269 e GB31465.
Escopo do fusível EV
Os fusíveis desta série para aplicações em Veículos Elétricos (EV) ou EV Híbridos são relativamente novos na indústria e podem ser considerados como um produto cruzado entre fusíveis de baixa tensão e fusíveis automotivos.
recursos de fusível
Alta capacidade de quebra por corpo de cerâmica resistente ao calor e de alta resistência
Alto fluxo de corrente com resistência de contato mínima por conexão firmemente aparafusada
construção sem solda
Excelente durabilidade ON-OFF e alta confiabilidade por placa corrugada
Menos suscetível a efeitos térmicos durante a montagem da placa por elementos soldados e terminaisv
Dimensão em milímetros do fusível da série EV, escolha o tamanho de acordo com a corrente nominal.
| Modelo | código de tamanho | A±2 | B±1,5 | C±1 | D±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| EV-HQ | VH1 | 94,5 | 30,5 | 52,5 | 74,5 | 9 | 25 | 4 | 13 |
| VH2 | 119,5 | 37 | 56,5 | 88,5 | 11 | 25 | 6 | 15 |
| Modelo | Corrente nominal | I²t(A²s) | Consumo de energia | Código de tamanho | Instalar | |
| pré-arco | fusão | |||||
| EV-HQ-80 | 80 | 5500 | 6400 | 15 | VH1 | Torque recomendado do parafuso de montagem M8 11N·m |
| EV-HQ-100 | 100 | 8700 | 10000 | 19 | ||
| EV-HQ-125 | 125 | 15000 | 17810 | 23,5 | ||
| EV-HQ-150 | 150 | 25000 | 29000 | 28 | ||
| EV-HQ-175 | 175 | 40500 | 45000 | 33 | ||
| EV-HQ-200 | 200 | 60300 | 68000 | 37 | ||
| EV-HQ-225 | 225 | 83100 | 95000 | 40 | ||
| EV-HQ-250 | 250 | 120000 | 138000 | 45 | ||
| EV-HQ-275 | 275 | 173200 | 189000 | 48 | ||
| EV-HQ-300 | 300 | 203000 | 243000 | 55,5 | ||
| EV-HQ-350 | 350 | 252000 | 355000 | 62 | ||
| EV-HQ-300 | 300 | 148500 | 260000 | 53,5 | VH2 | Torque recomendado do parafuso de montagem M10 20N·m |
| EV-HQ-315 | 315 | 168000 | 280000 | 57 | ||
| EV-HQ-350 | 350 | 203000 | 350000 | 61 | ||
| EV-HQ-400 | 400 | 312000 | 496000 | 68 | ||
| EV-HQ-500 | 500 | 550000 | 865000 | 78 | ||
Código do sistema do produto
Materiais do fusível EV
| Papel | Material |
| elemento fusível | Liga de estanho de cobre prata |
| Tampa final | Revestimento de estanho de liga de cobre |
| perna de fusível | Revestimento de estanho de liga de cobre |
| corpo do fusível | tubo de cerâmica |
| enchimento | Areia de quartzo |
Por que escolher nosso Fusível Dissmann?
A equipe DISSMANN R & D foi criada em 2000 e começou a se comprometer com o design independente de P & D e investimento na indústria de fusíveis.Na indústria eletrônica do início do século 20, nossas empresas se destacaram nesta indústria com fusível de tubo de vidro e fusível BS1362 e se tornaram o fornecedor preferido de muitos pequenos fabricantes de eletrodomésticos.Nossa empresa é membro do Comitê de Padronização da China Pequenos Frativos e Fusíveis de Baixa Tensão.Participa da formulação e modificação de uma série de padrões nacionais como GB9364 e GB13539.Possui 4 patentes de invenção e 12 patentes práticas.
Como a bateria é usada em telefones celulares e laptops, lideramos a tecnologia de fusíveis usada na proteção do circuito DC.
Com base nessas experiências e conquistas, desenvolvemos e adicionamos fusíveis DC para proteger EV/HEV/solar fotovoltaico, alta tensão, grande corrente e quebras altas.
Muitos de nossos produtos foram usados como componentes de automóveis.
