Detalhes do produto:
|
| Material: | cerâmica | Cor: | Branco |
|---|---|---|---|
| Corrente Nominal: | 5A-800A | Tensão nominal: | 1000VDC |
| Tipo de proteção: | aR | Capacidade de interrupção: | AC100KA/DC30KA |
| Instalação: | Aparafuse sobre | Cumpra as exigências: | UL248-20、ISO8820、JASO-D622、EU e detetive RoHS |
| Realçar: | Fusível Eletrônico 800A,Fusível de Alta Capacidade de Ruptura TUV,Fusível de Cerâmica de Alta Capacidade de Ruptura |
||
Fusível de alta capacidade de quebra Fornecedor da China com 20 anos de experiência

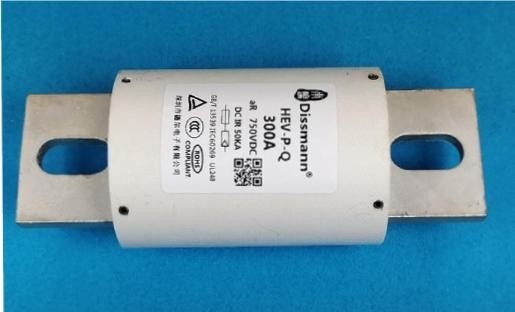

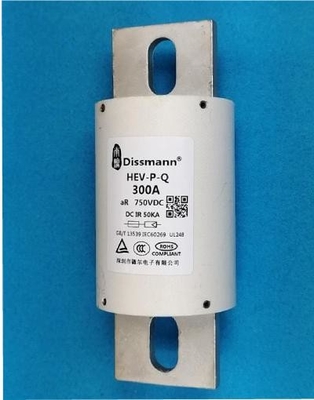

Informações básicas do produto
Tensão nominal: DC1000V ou inferior
Corrente nominal: 300A
Classe de proteção: aR
Capacidade de interrupção: DC30kA (constante de tempo≤15ms)
Tipo de instalação: Disponível em parafuso
Conformidade com RoHS
Aplicação do fusível HEV
Este fusível HEV é amplamente utilizado em carros, caminhões, ônibus e equipamentos de transporte off-road para proteger cabos, fios e componentes elétricos que fornecem energia elétrica para operar luzes, aquecedores, ar condicionado, rádios, vidros elétricos e outros acessórios elétricos.Eles também são usados em veículos elétricos e híbridos e uma variedade de aplicações eletrônicas.
Estrutura do fusível HEV
Esta série de produtos são fusíveis conectados por parafuso de tubo redondo, que têm as características de tamanho pequeno, sopro rápido, baixo I2t e alta confiabilidade. é feito de tubo de fibra, o fio de fusão é de cobre ou prata, a superfície de contato é estanhada de liga de cobre e o tubo de fusão é preenchido com areia de quartzo de alta pureza quimicamente tratada e materiais químicos especialmente tratados como meio de extinção de arco.
Norma relacionada
Este fusível da série HEV atende aos requisitos de UL-248-20, ISO8820, JASO-D622, detetive da UE e RoHS, padrão certificado TUV etc.
Dimensão do fusível HEV, Escolha a dimensão de acordo com a corrente nominal.
| Modelo | Corrente Nominal(UMA) | 100% de queda de tensão (mv) | código de tamanho | Instalação |
| HEV-JQ-300 | 300 | 298 | HF3 |
Parafuso de montagem M10, Torque recomendado: 21N.m |
| código de tamanho | A±2 | B±1,5 | C±1 | D±1,5 | E±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10.5 | 25 | 6 | 20.7 |
| código de tamanho | A±2 | B±1,5 | C±1 | D±1,5 | E±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13.5 | 50 | 10 | 33 |
HF1:HEV-JQ 5A~80A
HF2:HEV-JQ 90A~150A
HF3:HEV-JQ 175A~325A
HF4:HEV-JQ 350A~500A
HF5:HEV-JQ 600A~800A
Tamanho HF1 e HF2 disponível no parafuso de montagem M8 torque recomendado 11N·m (faixa atual de 5A~150A)
Tamanho HF3 e HF4 disponível no parafuso de montagem M10 torque recomendado 20N·m (faixa atual de 175A~500A)
Tamanho HF5 disponível no parafuso de montagem M12 torque recomendado 28N·m (faixa atual de 600A~800A)
Material do fusível HEV
O material boby principal é o tubo de fibra, o fio do fusível consiste em cobre ou prata e a tampa da extremidade é feita de revestimento de estanho de liga de cobre.
Perguntas frequentes
Pergunta 1: Como escolher um fusível?
Resposta: No início, enviaremos a você um formulário de inscrição real do cliente. Geralmente, precisamos limpar seu campo de aplicação, corrente operacional e tensão operacional, métodos de instalação, requisitos de certificação e outros requisitos de parâmetros.
