Detalhes do produto:
|
| Tensão avaliado: | DC500V/AC690 | Corrente avaliado: | 400A-1250A |
|---|---|---|---|
| Tipo de proteção: | AR | Quebrando a capacidade: | DC50KA (tempo ≤10ms imediato) |
| material principal: | Cerâmica | Aplicação: | indústria eletrônica inteira do produto |
| Realçar: | fusível de quebra alto da capacidade 400A,fusível 1250A automotivo cerâmico |
||
O fusível cerâmico do tubo foi amplamente utilizado na indústria eletrônica inteira do produto devido a suas capacidade de quebra excelente e função à prova de explosões. O material principal é a cerâmica, que é mais segura do que os tubos de vidro tradicionais.
Os seguintes são diversos tipos diferentes de fusíveis cerâmicos produzidos pelo fusível de Dissamnn:

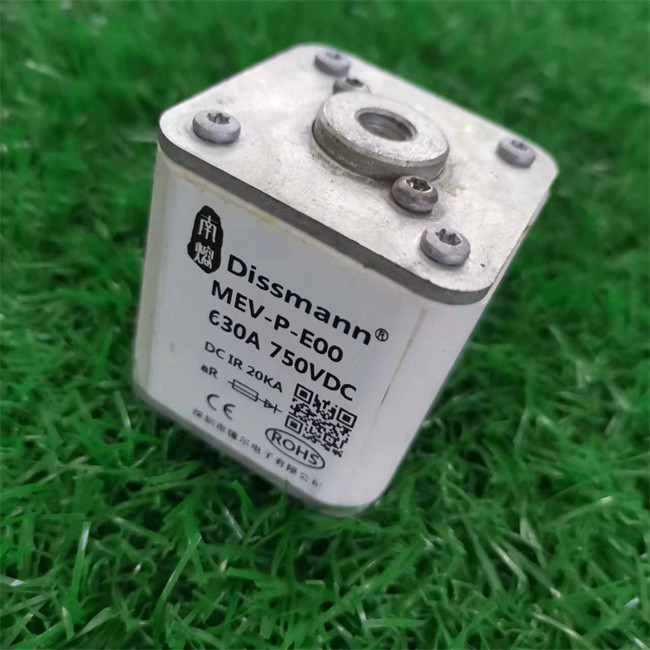

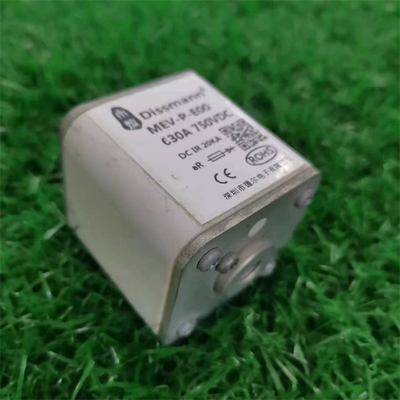

Fusível cerâmico de 1,750 séries do MEV do quadrado do VDC: MEV-P-E00
|
Modelo |
Código do produto |
Corrente avaliado |
² t de I (segundo do ² de A) |
Consumo de potência W |
|
| Pre-arco | Total | ||||
| MEV-N-E00 | MEV-N-E00-40 | 40A | 40 | 270 | 9 |
| MEV-N-E00-50 | 50A | 77 | 515 | 11 | |
| MEV-N-E00-63 | 63A | 115 | 770 | 14 | |
| MEV-N-E00-80 | 80A | 185 | 1250 | 18 | |
| MEV-N-E00-100 | 100A | 360 | 2450 | 21 | |
| MEV-N-E00-125 | 125A | 550 | 3700 | 26 | |
| MEV-N-E00-160 | 160A | 1100 | 7500 | 30 | |
| MEV-N-E00-200 | 200A | 2200 | 15000 | 35 | |
| MEV-N-E00-250 | 250A | 4200 | 28500 | 40 | |
| MEV-N-E00-315 | 315A | 7000 | 46500 | 50 | |
| MEV-N-E00-350 | 350A | 10000 | 68500 | 55 | |
| MEV-N-E00-400 | 400A | 15000 | 105000 | 60 | |
| MEV-N-E00-450 | 450A | 21000 | 140000 | 65 | |
| MEV-N-E00-500 | 500A | 27000 | 180000 | 70 | |
| MEV-N-E00-550 | 550A | 34000 | 230000 | 75 | |
| MEV-N-E00-630 | 630A | 48500 | 325000 | 80 | |
Fusível cerâmico cilíndrico de 2,500 séries da GALINHA do VDC: HEN-H-Q
Fusível cerâmico cilíndrico da série da GALINHA 500VDC
| Código do tamanho | A±0.3 | B±0.5 | C±0.5 | D±0.3 | E±0.5 | M |
| HN1 | 53 | 45 | 31 | 20 | 7 | M6 |
| HM1 | 53 | 45 | 31 | 20 | 7 | M8 |
| HN2 | 53 | 45 | 37 | 24 | 7 | M6 |
| HM2 | 53 | 45 | 37 | 24 | 7 | M8 |
|
Modelo |
CurrentA avaliado |
I2 t (A2 s) |
Dissipação de poder W |
Código do tamanho |
Instale |
|
| Pre-arco | Fusão | |||||
| HEN-H-Q-N200 | 200A | 6000 | 20400 | 23 | HN1 |
O parafuso de montagem M6 recomendou o torque 6N·m |
| HEN-H-Q-N225 | 225A | 9200 | 30500 | 25 | ||
| HEN-H-Q-N250 | 250A | 11500 | 40000 | 27 | ||
| HEN-H-Q-N275 | 275A | 14800 | 50000 | 29 | ||
| HEN-H-Q-N300 | 300A | 17000 | 60000 | 30 | ||
| HEN-H-Q-N325 | 325A | 19200 | 73500 | 32 | ||
| HEN-H-Q-N350 | 350A | 22000 | 86500 | 34 | ||
| HEN-H-Q-N375 | 375A | 25200 | 102000 | 36 | ||
| HEN-H-Q-N400 | 400A | 30000 | 117000 | 37 | ||
| HEN-H-Q-N450 | 450A | 56500 | 322000 | 40 |
HN2 |
|
| HEN-H-Q-N500 | 500A | 87000 | 365000 | 44 | ||
| HEN-H-Q-N550 | 550A | 115000 | 410000 | 47 | ||
| HEN-H-Q-N630 | 630A | 150000 | 512000 | 50 | ||
| HEN-H-Q-M200 | 200A | 6000 | 20400 | 23 |
HM1 |
O parafuso de montagem M8 recomendou o torque 12N·m |
| HEN-H-Q-M225 | 225A | 9200 | 30500 | 25 | ||
| HEN-H-Q-M250 | 250A | 11500 | 40000 | 27 | ||
| HEN-H-Q-M275 | 275A | 14800 | 50000 | 29 | ||
| HEN-H-Q-M300 | 300A | 17000 | 60000 | 30 | ||
| HEN-H-Q-M325 | 325A | 19200 | 73500 | 32 | ||
| HEN-H-Q-M350 | 350A | 22000 | 86500 | 34 |
HM2 |
|
| HEN-H-Q-M375 | 375A | 25200 | 102000 | 36 | ||
| HEN-H-Q-M400 | 400A | 30000 | 117000 | 37 | ||
| HEN-H-Q-M450 | 450A | 56500 | 322000 | 40 | ||
| HEN-H-Q-M500 | 500A | 87000 | 365000 | 44 | ||
| HEN-H-Q-M550 | 550A | 115000 | 410000 | 47 | ||
| HEN-H-Q-M630 | 630A | 150000 | 512000 | 50 | ||
Fusível cerâmico de 3,750 séries do MEV do VDC: MEV-P-C20
Fusível cerâmico da série do MEV 750VDC
| Modelo | Código do produto | Corrente avaliado |
² t de I (segundo do ² de A) | Consumo de potência W |
|
| Pre-arco | Fusão | ||||
| MEV-P-C20 | MEV-P-C20-16 | 16 | 7,2 | 48 | 5,5 |
| MEV-P-C20-20 | 20 | 11,5 | 78 | 7 | |
| MEV-P-C20-25 | 25 | 19 | 130 | 9 | |
| MEV-P-C20-32 | 32 | 40 | 270 | 10 | |
| MEV-P-C20-40 | 40 | 69 | 460 | 12 | |
| MEV-P-C20-50 | 50 | 115 | 770 | 15 | |
| MEV-P-C20-63 | 63 | 215 | 1450 | 16 | |
| MEV-P-C20-80 | 80 | 380 | 2550 | 19 | |
| MEV-P-C20-100 | 100 | 695 | 4650 | 24 | |
| MEV-P-C20-125 | 125 | 1200 | 8500 | 28 | |
| MEV-P-C20-160 | 160 | 2300 | 16000 | 32 | |
| MEV-P-C20-200 | 200 | 4200 | 28000 | 37 | |
| MEV-P-C20-250 | 250 | 7750 | 51500 | 42 | |
| MEV-P-C20-315 | 315 | 12000 | 80500 | 52 | |
| MEV-P-C20-350 | 350 | 14500 | 98500 | 58 | |
| MEV-P-C20-400 | 400 | 19500 | 133000 | 67 | |
Fusível cerâmico de 4,750 séries do VDC HD14P: HD14P-30
Fusível cerâmico da série de 750VDC HD14P
| Modelo |
Corrente avaliado |
Tensão avaliado V |
Quebrando a capacidade |
| HD14S.J05 | 10A~150A | 400Vac | 6KA |
| HD14H.J05 | 10A~150A | 500Vac |
5,1000 fusível do VDC Ceramic10x38 picovolt: HD10PV.J03
Fusível de 1000VDC Ceramic10x38 picovolt
| Modelo |
Corrente avaliado |
Tensão avaliado V |
Quebrando a capacidade |
Material do corpo |
| HD10PV.J01/HD10PV.J03/HD10PV.J04 | 1A~40A | 1000Vac/dc | 1.5KA |
Cerâmico/fibra de vidro |
| HD10P.J01/HD10P.J03/HD10P.J04 | 1A~40A | 750Vac/dc | 1.5KA | |
| HD10V.J01/HD10V.J03/HD10V.J04 | 1A~50A | 700Vac/dc | 6KA | |
| HD10D.J01/HD10D.J03/HD10D.J04 | 1A~50A | 500Vac/dc | 6KA | |
| HD10C/HD10C.J01/HD10C.J03/HD10C.J04 | 30A~100A | 400Vdc | 1.5KA |
Cerâmico |
| HD10X/HD10X.J01/HD10X.J03/HD10X.J04 | 30A~100A | 500Vac | 1.5KA | |
| HL10L1/HL10L1.J01/HL10L1.J03/HL10L1.J04 | 30A~100A | 200Vdc | 1.5KA | |
| HL10L2/HL10L2.J01/HL10L2.J03/HL10L2.J04 | 30A~100A | 100Vdc | 1.5KA | |
| HL10L/HL10L.J01/HL10L.J02/HL10L.J03/HL10L.J04 | 30A~100A | 80Vdc | 1.5KA | |
| HDQ10C/HDQ10C.J01/HDQ10C.J03/HDQ10C.J04 | 30A~100A | 400Vdc | 1.5KA |
fibra de vidro |
| HDQ10X/HDQ10X.J01/HDQ10X.J03/HDQ10X.J04 | 30A~100A | 500Vac | 1.5KA | |
| HLQ10L1/HLQ10L1.J01/HLQ10L1.J03/HLQ10L1.J04 | 30A~100A | 200Vdc | 1.5KA | |
| HLQ10L2/HLQ10L2.J01/HLQ10L2.J03/HLQ10L2.J04 | 30A~100A | 100Vdc | 1.5KA | |
| HLQ10L/HLQ10L.J01/HLQ10L.J03/HLQ10L.J04 | 30A~100A | 80Vdc | 1.5KA |
