Detalhes do produto:
|
| Material: | Cerâmico | Cor: | Branco |
|---|---|---|---|
| Corrente avaliado: | 5A-800A | Tensão avaliado: | DC1000V |
| Categoria: | AR | Quebrando a capacidade: | DC30KA |
| Padrão executivo: | UL248-20、 RoHS do、 JASO-D622 do、 ISO8820 complacente | Aplicação: | bateria do poder do veículo elétrico puro do e do veículo híbrido |

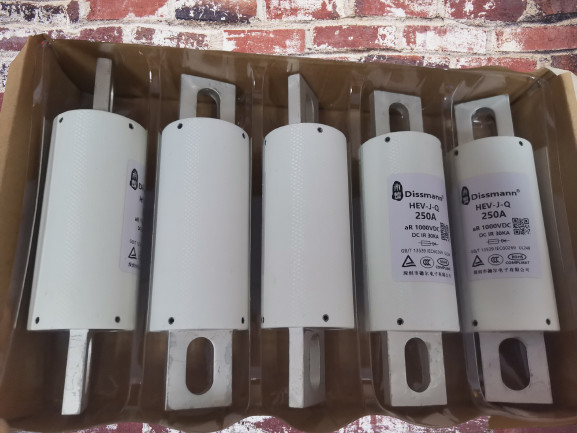

Fonte automotivo cerâmica do fusível da série 250A de HEV em China
Informação básica do produto do fusível da série de HEV
Os fusíveis desta série de HEV projetados principalmente para procuram um caminho mais curto e proteção alternativa de dispositivos de semicondutor tais como conversores de frequência, retificadores, inversores, várias fontes de alimentação, assim como baterias do poder, motores, capacitores, fios e outros equipamento e dispositivos. Podem linha apropriada na tensão de DC150V/DC500V/DC750V/DC1000V, escala atual avaliado de 5A-800A, quebrando a capacidade até DC30KA.
Dimensão do fusível de DC1000V HEV
| Código do tamanho | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13,5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12,5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10,5 | 25 | 6 | 20,7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10,5 | 38 | 6 | 20,7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13,5 | 50 | 10 | 33 |
Tipo de produto do fusível de DC1000V HEV
| Modelo | Corrente avaliado | I2t(A2s) | Dissipação de poder | Código do tamanho | Instale | |
| Pre-arco | Total | |||||
| HEV-J-Q-5 | 5A | 20 | 115 | 1,8 | HF1 | O parafuso de montagem M8 recomendou o torque 11N·m |
| HEV-J-Q-10 | 10A | 30 | 170 | 2,2 | ||
| HEV-J-Q-15 | 15A | 48 | 220 | 3,1 | ||
| HEV-J-Q-20 | 20A | 72 | 360 | 3,6 | ||
| HEV-J-Q-25 | 25A | 85 | 510 | 4,2 | ||
| HEV-J-Q-30 | 30A | 110 | 830 | 5,1 | ||
| HEV-J-Q-35 | 35A | 180 | 1250 | 6,3 | ||
| HEV-J-Q-40 | 40A | 290 | 1650 | 7,8 | ||
| HEV-J-Q-45 | 45A | 350 | 1900 | 8,5 | ||
| HEV-J-Q-50 | 50A | 440 | 2450 | 10 | ||
| HEV-J-Q-60 | 60A | 600 | 3500 | 12,5 | ||
| HEV-J-Q-70 | 70A | 820 | 5500 | 14 | ||
| HEV-J-Q-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-J-Q-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-J-Q-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-J-Q-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-J-Q-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-J-Q-175 | 175A | 9200 | 40000 | 30 | HF3 | O parafuso de montagem M10 recomendou o torque 20N·m |
| HEV-J-Q-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-J-Q-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-J-Q-250 | 250A | 24000 | 113000 | 47 | ||
| HEV-J-Q-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-J-Q-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-J-Q-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-J-Q-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-J-Q-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-J-Q-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-J-Q-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-J-Q-600 | 600A | 163000 | 530000 | 105 | HF5 | O parafuso de montagem M12 recomendou o torque 28N·m |
| HEV-J-Q-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-J-Q-800 | 800A | 420000 | 870000 | 185 | ||
FAQ
Pergunta: Meu substantivo do produto da bateria atual é 250A, e a corrente do pulso é 380A. Quanto do fusível da corrente é protegido assim?
Resposta: Geralmente, nós usamos seu pulso atual como a base para a seleção, e o fusível 600A é exigido.
